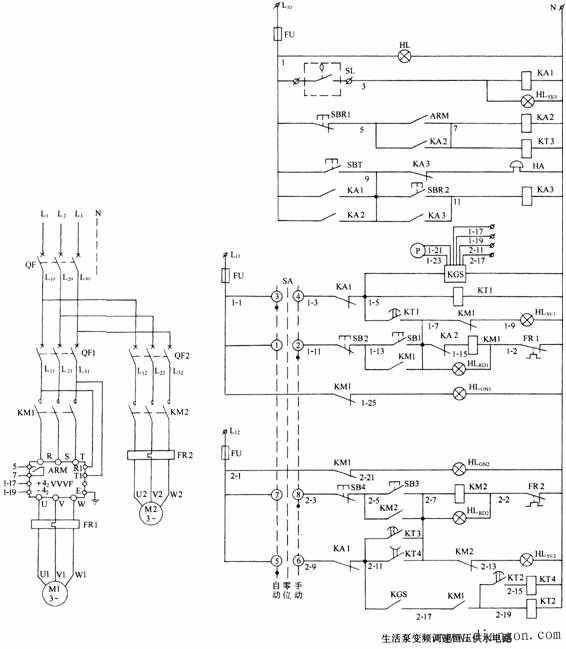

变频调速恒压供水的电路

一般情况下，生活给水设备分成两种型式，即非匹配式与匹配式。
非匹配式的特征是水泵的供水量总保持大于系统的用水量。
匹配式的特征是水泵的供水量随着用水量的变化而变化，无多余水量，不设蓄水设备。变频调速恒压供水就属于此类型。通过计算机控制，改变水泵电动机的供电频率，调节水泵的转速，自动控制水泵的供水量，以确保在用水量变化时，供水量随之变化，从而维持水系统的压力不变，实现了供水量和用水量的相互匹配。
1. 变速泵启动
转换开关至“自动”位，QF1↑、QF2↑→KGS↑,KT1↑→（延时）→KM1↑→变速泵M1启动运行供水。
2. 用水量较小时，变速泵工作
当系统用水量↗，水压↘，控制器KGS使变频器VVVF的输出频率f↗，水泵加速运转，以实现需水量与供水量的匹配。
当系统用水量↘，水压↗，控制器KGS使变频器VVVF的输出频率↘，水泵减速运转。
3. 用水量大时，两台泵同时运行
当变速泵启动后，随着用水量增加，变速泵不断加速，但如果仍无法满足用水量要求时，控制器KGS使2号泵控制回路中的2—11与2—17号线接通(即控制器KGS的触点此时闭合)，KT2↑→（延时）→KT4↑→KM2→定速泵M2启动运转以提高供水量。
4. 用水量减小，定速泵停止
当系统用水量减小到一定值时，KGS触点断开，使KT2、KT4失电释放，KT4延时断开后，KM2失电，定速泵M2停止。
