1、电路图的基本特点
用图形符号并按工作顺序排列，详细表示系统、分系统、电路、设备或成套装置的全部基本组成和连接关系，而不考虑其组成项目的实体尺寸、形状或实际位置的一种简图。
2、电路图的主要用途
3、电路图的分类
4、电路图的内容
控制系统电路图还应给出相应的一次回路。电路图中二次回路宜用细实线表示，一次回路可用粗实线表示。 （2）电路图绘制的基本原则和方法
1、电路图绘制的基本原则

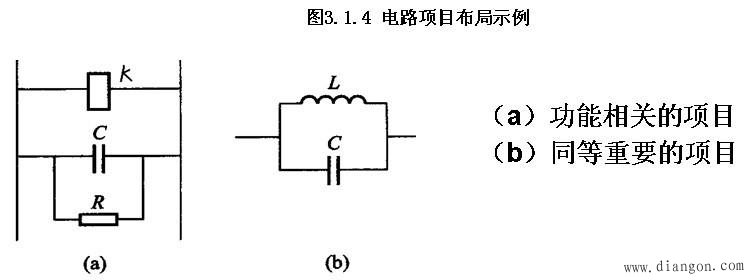

电路项目布局示例见图3.1.4。电路垂直布置时，类似项目宜横向对齐；水平布置时，类似项目宜纵向对齐。功能上相关的项目应靠近绘制，同等重要的并联通路应依主电路对称地布置。
2、电路图绘制中电源的表示方法

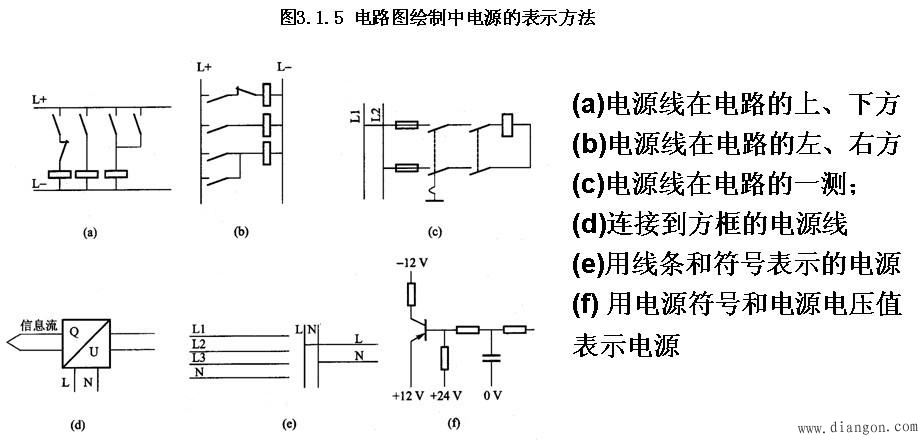

用线条表示电源，在电源线上用符号标明电源线性质。电路图绘制中电源的表示方法见图3.1.5。用线条表示电源，同时在电源线上用符号标明电源线的性质（＋、一、M、L1、L2、L3、N），图中（a）、（b）、（c）所示。电源线可绘制在电路的上、下方或左、右两侧，也可绘在电路的一侧。
3、图中位置的表示方法

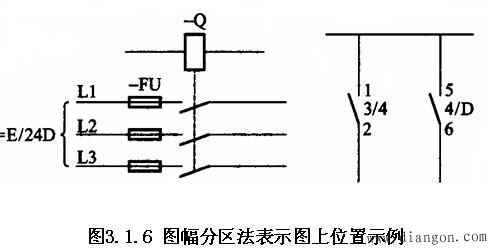

分区法，见图3.1.6。

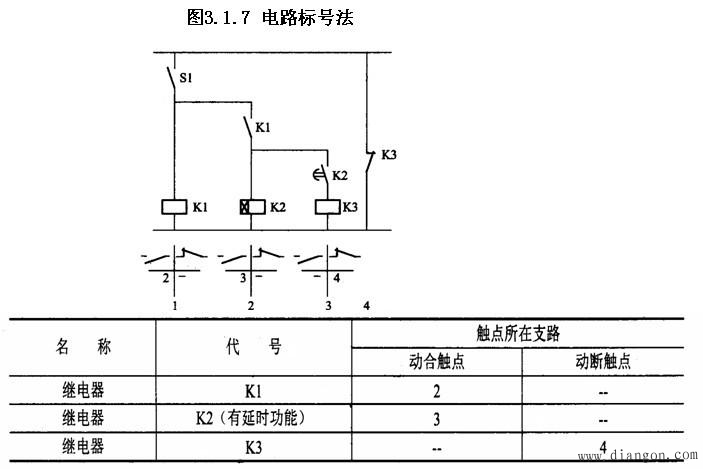

电路编号法，见图3.1.7。图中有4个支路，在各支路的下方按顺序标有电路编号1、2、3、4。

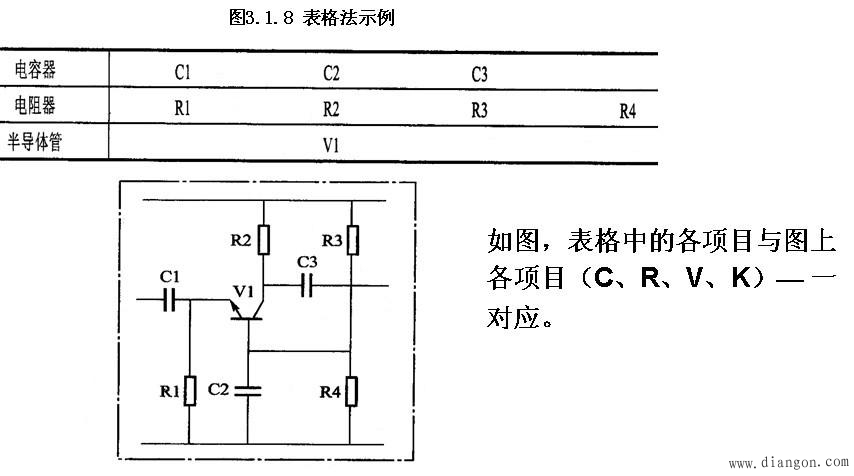

表格法，见图3.1.8。在图的边缘部分绘制一个以项目代号分类的表格，表格中的项目代号和图中相应的图形符号在垂直或平方向对齐，图形符号旁仍需标注项目代号。
4、触点的表示方法
继电器和接触器的触点符号的动作取向应是一致的。
5、相似项目的表示方法
相似项目垂直绘制时，类似元件宜水平对齐；水平绘制时，类似元件宜垂直对齐。

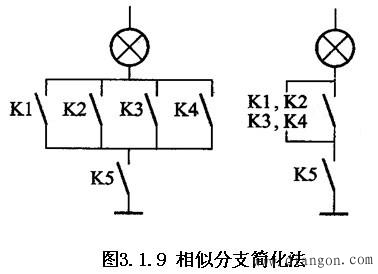

相似分支简化法见图3.1.9，图中2个及2个以上分支电路，可表示成1个分支电路加复接符号。

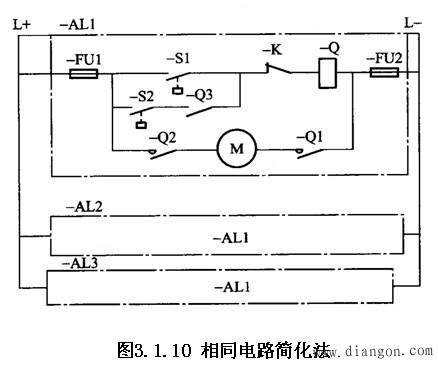

相同电路简化法见图3.1.10，图中2个及2个以上完全相同的电路，可只详细表示1个电路，其他电路用围框加说明表示。
如果电路的图形符号相同，但技术参数不同时，可另列表说明其不同内容。
|
