电流保护用于双电源线路时的问题

为提高供电可靠性可采用双电源或单电源环形电网供电更可靠,但却带来新问题：

（1）Ⅰ、Ⅱ段灵敏度可能下降

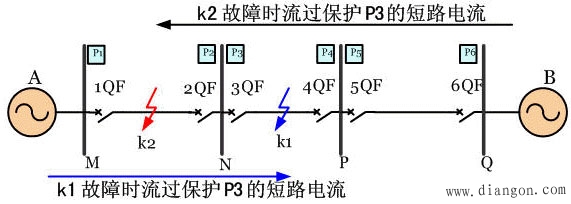

如上图，以保护P3Ⅰ段为例，整定电流应躲过本线路末端短路时的最大短路电流，除了躲过P母线处短路时A侧电源提供的短路电流，还必须躲过N母线背侧短路时B侧电源提供的短路电流。当两侧电源相差较大且B侧电源强于A侧电源时，可能使整定电流增大，缩短Ⅰ段保护的保护区，严重时可以导致Ⅰ段保护丧失保护区。

整定电流保护Ⅱ段时也有类似的问题，除了与保护P5的Ⅰ段配合，还必须与保护P2的Ⅰ段配合，可能导致灵敏度下降。

（2）无法保证Ⅲ段动作选择性

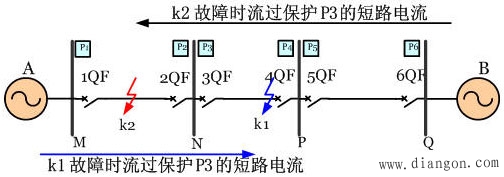

Ⅲ段动作时限采用“阶梯特性”，图中保护P2、P3的Ⅲ段动作时限分别为t2、 t3，当k1故障时，保护P2、P3的电流Ⅲ段同时启动，按选择性要求应该保护P3动作，即要求t3t2，显然无法同时满足两种情况下后备保护的选择性。
