按钮开关型号
时间：2023-03-15作者：佚名
|
按钮是一种在控制电路中短时通、断小电流电路的电器，它发出“指令”去控制接触器、继电器等电器，再由接触器、继电器等去控制主电路。它由常开触头、常闭触头、触头接线柱等组成，其结构及符号如下图。

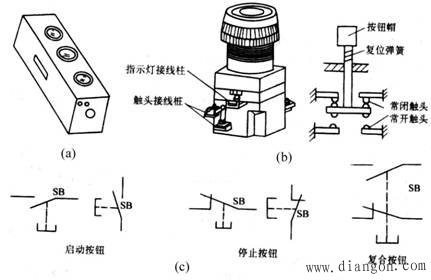

（a）LA10—3H系列 （b）LA19系列 （c）图形符号 按钮的结构和图形符号

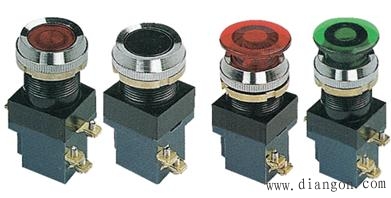

LA18系列按钮外型
LAY9系列按钮外型

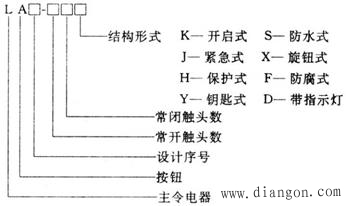

防雨按钮COB系列 按钮开关型号的意义
|
