如何降低滤波电抗器的损耗？

　　滤波电抗器具有将功率器件输出的方波转换为正弦波的功能，是保障逆变器输出电能质量的重要一环。TC500KH并网逆变器采用LCL滤波设计，具有更好的高频衰减特性。相对于L型滤波器，总电感更小，相对于LC型滤波器在三相并网系统中，滤波效果更好，电能质量更高。

　　滤波电抗器的损耗主要由铁损、铜损和杂散损耗组成，铁损与硅钢片的品质和数量有关；铜损与绕组的绕制工艺及通过电流有关；杂散损耗与漏电感有关，而降低铁损，对于降低电抗器的损耗，提升逆变器效率有着明显的作用。于是采用磁集成技术设计的共轭电抗器被成功应用在逆变器中，该款电抗器是将两个电感进行共轭设计，能够抵消铁轭中的部分磁路，减少了硅钢片的用量，降低电抗器铁损，提高电抗器效率。

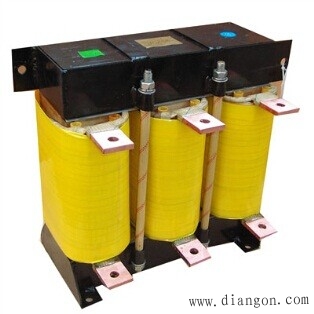

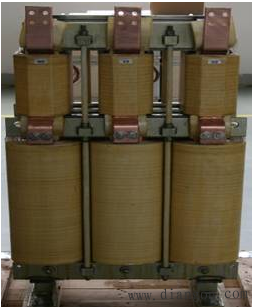

　　共轭电抗器设计

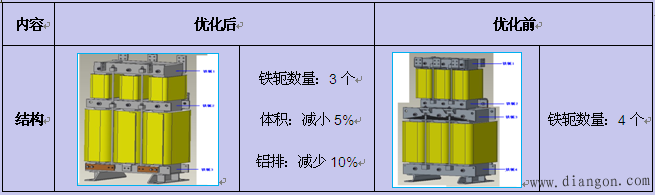

　　电抗器优化前后对比：

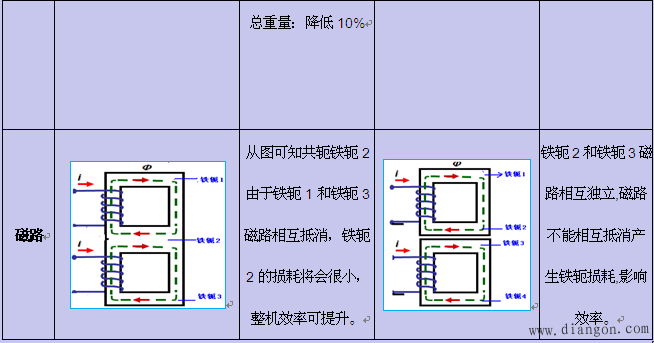

　　磁路 从图可知共轭铁轭2由于铁轭1和铁轭3磁路相互抵消，铁轭2的损耗将会很小，整机效率可提升。 铁轭2和铁轭3磁路相互独立,磁路不能相互抵消产生铁轭损耗,影响效率。
