切削用量与切削层截面参数
时间：2023-03-15作者：佚名
|
切削用量包括：切削速度vc、进给量f（或进给速度vf）和背吃刀量（或切削深度)ap。 1、切削速度vc 主运动速度即为切削速度。当主运动为旋转运动时，刀具或工件以最大直径处的切削速度来计算，如下式：
d -- 刀具或工件的最大直径（mm）。 若主运动为往复运动时，其平均速度为：
式中 nr -- 主运动每秒钟往复次数（str/s）； l -- 往复运动行程长度（mm）。 2、进给量f 进给量f 是指工件或刀具每转一周时（或主运动一循环时）,两者沿进给方向上相对移动的距离，其单位为mm/r。 车削时，工件转速n 、进给速度vf 与进给量 f 间有下式的关系：

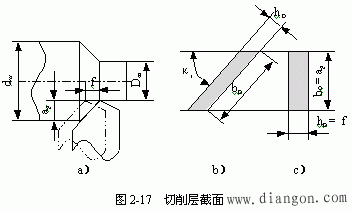

图2-17所示为纵车外圆的情况，进给量 f 和背吃刀量ap 是切削层截面上的两个工艺参数。而另外两个物理参数：切削厚度hD 和切削宽度bD ，称为切削层截面参数。
4、切削厚度hD 切削厚度即切削层的厚度，它是垂直于切削刃的方向上度量的切削层截面的尺寸。 的大小能反映切削刃单位长度上工作负荷的大小。由图可知：
5、切削宽度bD 切削宽度即切削层的宽度，它是沿切削刃方向度量的切削层截面的尺寸。 的大小影响刀具的散热情况。由图可得：
公式（2-5）及（2-6）建立了切削层截面的工艺参数与物理参数的换算关系。式中kr 为车刀主偏角。当工艺参数进给量 f 与背吃刀量ap 确定后，主偏角kr 越大，则切削厚度hD 也越大，但切削宽度bD却越小。显然，当 kr = 90°时： hD= f ，bD =ap （图2-17c）。 |
