异步电动机变频调速系统

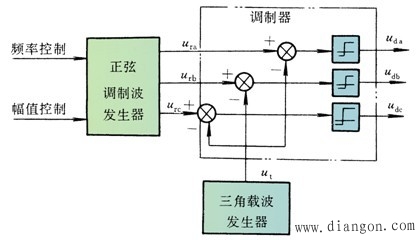

图1 SPWM变频器控制电路框图
2．SPWM逆变器的同步调制与异步调制
SPWM逆变器的性能与载频比 N 有密切关系，载频比 N 定义为
（1）
3．SPWM变频调速系统
(1) 绝对值运算器
(2) 函数发生器
(3) 逻辑控制器

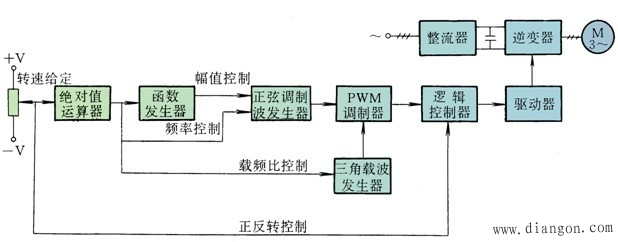

图2 恒压频比控制SPWM变频调速系统的原理框图

4. 特点
优点：调速范围大；转速稳定性好；频率可以连续调节，为无级调速，平滑性好，变频时电压按不同规律变化可实现恒转矩调速或恒功率调速，以适应不同负载的要求。这是异步电机调速发展的方向。
缺点：控制装置价格较贵。

应用案例：本案例是多功能旋压机用于生产、加工各种型号的汽车皮带轮，并通过在触摸屏中调整工艺流程、改变设备运行参数加工不同规格的汽车皮带轮。图是多功能旋压机的控制实景图。

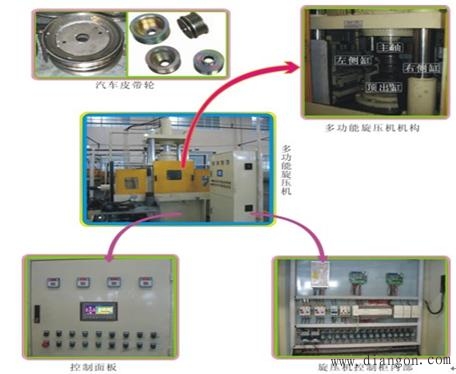

图3多功能旋压机控制实景图

系统框架
多功能旋压机控制系统采用人机界面作为主站监控设备，利用人机界面DOP-B07S201的RS232通讯口。plc主机DVP80EH00R2采用RS232通讯口与hmi设备连接，同时利用RS485通讯口与变频器相连，PLC通讯写入变频器给定频率、变频器启动停止命令，读取实际输出频率；人机界面设定电机目标转速，读取电机实际转速。PLC主机同时通过4通道模拟量输出模块、温度模块及输入输出混合模块来控制编码器、电子尺和热电偶传感器等外围测量设备。图3-13是控制系统框架图

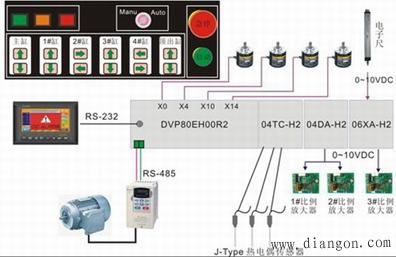

图4控制系统框架图
