施工配电及施工现场的配电箱
|

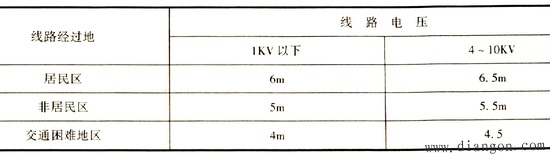

建筑工地的用电设备情况与一般工矿企业有所不同，工地用电的大小及负载的性质，是随工程进度而变化的，例如，施工初期主要设备是各种拖动运输机械，而在另一期工程中可能为焊机等等。因此施工现场要按照最大一期工程的计算负荷来确定工地的用电量。 工地供电属于临时性设施，一切电气设备必须具有能够迅速安装拆卸的特点。工地变电所也宜采用杆上变压器式的露天变电所，接线方式多采用树干式的架空线路。架设线路时必须注意不得妨碍交通，并要便于架设和拆除，对于地下工程或隧道等建筑施工现场，由于空间有限，供电线路的高度不能按地面施工的要求架设，因此，在这种情况下的照明线路均采用36V以下的安全电压，而对动力负载的380/220V供电线路，应采用具有良好绝缘性和防潮的三相四芯电缆软线。随施工进度拉设电缆，不用时随时拆除接线端，确保施工的安全。 配电线路对地距离，对建筑物配电线路的距离规定如下： 导线与地面的最小距离：
配电线路不应跨越屋顶和易燃材料做成的建筑物，也不宜跨越耐火屋顶的建筑物，否则应与有关单位协商。导线与建设物的垂直距离，在最大弛度时，1~10kV线路不应小于3m；1kV以下线路不应小于2.5m。 配电线与弱电线相遇时，配电线路应架设在弱电线路上方，与弱电线路的垂直距离，在最大弛度下，1~10kV时，不应小于2米，1kV以下时不应小于1米。 施工现场的配电箱建筑施工现场的配电箱可分为总配电箱、固定分配电箱和移动分配电箱。 总配电箱： 如果是独立变压器，变压器及其后的总配电箱由供电局安装，总配电箱内装总低压断路器和有功、无功电度表、电压表、电流表，电压转换开关、指示灯。工地各分支线路的接线要接在这只总配电箱后的分路配电箱中。如果是杆上变压器，这两只配电箱都安装在电杆上，箱下平面距地面1.3m以上，如果是较大的变压器，放在地台上，可以用封闭式配电柜分路配电箱中使用DZ系列低压断路器，总断路器根据变压器额电流选择，各分支线路用容量小些的断路器控制，断路器的容量根据回路的最大额定电流选取，如果电流较小，应选用漏电开关（漏电开关最大容量200A）。分断路器的个数应比设计分支数多一至两个，做为备用支路。工地配电箱不装监测用电流、电压表。 如果不是独立变压器，而是利用原有变压器，总配电箱与分路配电箱合为一体，加装有功及无功电度表。从总配电箱开始，后面的线路采用TN-S三相五线制，配电箱金属外壳要做接零保护。 固定分配电箱： 由于施工现场线路敷设多用电缆线路直埋敷设，供电系统采用放射式，每个固定式配电箱就是这条支路的终点，因此一般放置在本支路用电设备附近。 固定式分配电箱外壳用薄钢板制做，顶部要防雨，箱体距地面高度大于0.6m，用角钢做腿支撑，箱为两面开门，箱内用绝缘板做电器安装底板箱内装一只200~250A总开关，用四极漏电开关，容量为本箱用电器最大额定电流，考虑到通用性，可以根据工地使用各种设备的基本情况来设计，比如考虑各箱都可以接塔吊或电焊机。总开关后面装几只分路开关，也用四极漏电开关，容量按常用电器规格大小组合。比如总开关用200A漏电开关，设四个分路，两路60A，两路40A。分路开关下口要加装瓷插式熔断器作为明显断开点，并做为设备接线端子，熔断器上口接漏电开关下口，下口空着准备设备接线用。必要时，箱内要装单相开关，准备接单相设备使用。 作为分支线路的终点，为了加强保护零线接地的可靠性。每个固定式分配电箱处要做重复接地。 导线引人箱内后，工作零线用接线端子板连接，相线直接接人漏电开关上口，保护零线压接在配电箱外壳上的接地螺栓上并做重复接地，配电箱以后的保护零线，全部接在这只螺栓上。 移动式配电箱： 移动式配电箱格式与固定式配电箱相同，用橡套软电缆接在固定分配电箱上，移动到尽量接近用电设备处，比如从楼下引至楼上施工层。箱内也作用漏电开关，容量比固定式箱小些，要加装单相开关及插座，提供单相电源，供单相电器使用。配电箱金属外壳要做接零保护。 |
