PLC的安装接线

plc的安装固定常有两种方式，一是直接利用机箱上的安装孔，用螺钉将机箱固定在控制柜的背板或面板上。其二是利用DIN导板安装。
1．电源接线及端子排列
PLC基本单元的供电通常有两种情况，一是直接使用工频交流电，通过交流输入端子连接，对电压的要求比较宽松，100～250V均可使用。二是采用外部直流开关电源供电，一般配有直流24V输入端子。采用交流供电的PLC机内自带直流24V内部电源，为输入器件及扩展单元供电。FX系列PLC大多为AC电源，DC输入型式。
　

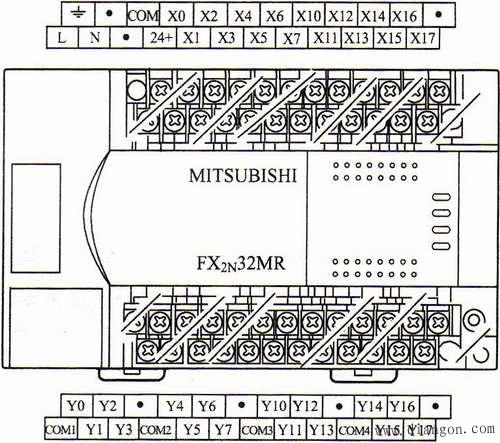

FX_2N系列PLC的接线端子排列示例（FX_2N-32MR）

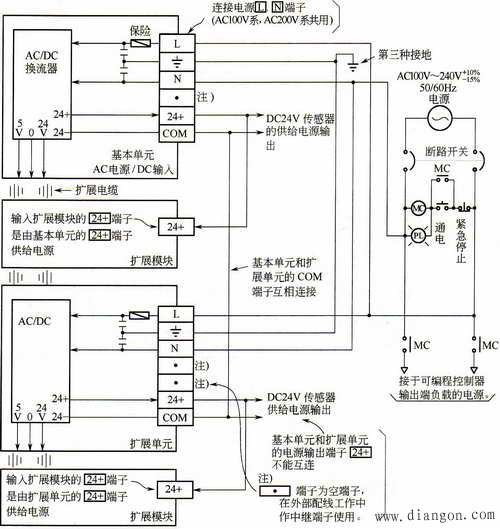

AC电源、DC输入型机电源的配线　

2．输入口器件的接入
PLC的输入口连接输入信号，器件主要有开关、按钮及各种传感器，这些都是触点类型的器件。在接入PLC时．每个触点的两个接头分别连接一个输入点及输入公共端。

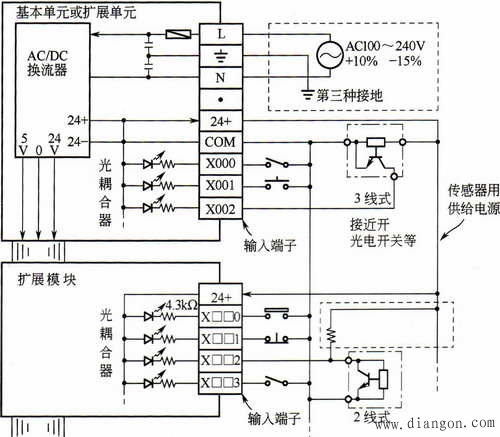

输入器件的接线图
3．输出口器件的接入
PLC的输出口上连接的器件主要是继电器、接触器、电磁阀的线圈。这些器件均采用PLC机外的专用电源供电，PLC内部不过是提供一组开关接点。接入时线圈的一端接输出点螺钉，一端经电源接输出公共端。图5-2中下部为输出端子，由于输出口连接线圈种类多，所需的电源种类及电压不同，输出口公共端常分为许多组，而且组间是隔离的。PLC输出口的电流定额一般为2A，大电流的执行器件须配装中间继电器。
4．通讯线的连接
PLC一般设有专用的通讯口，通常为RS485口或RS422口，FX_2N型PLC为RS422口。与通讯口的接线常采用专用的接插件连接。

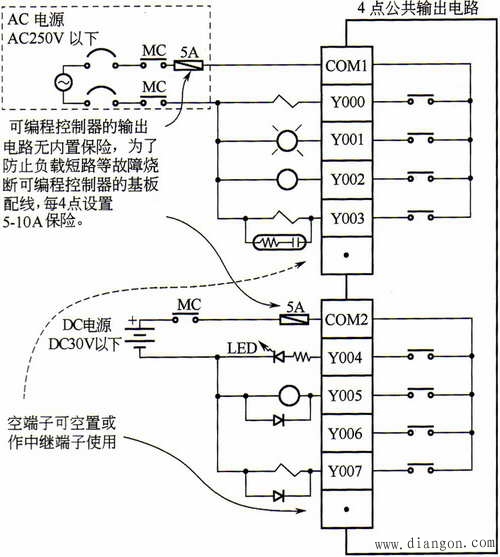

输出器件的接线
