交流接触器的工作原理

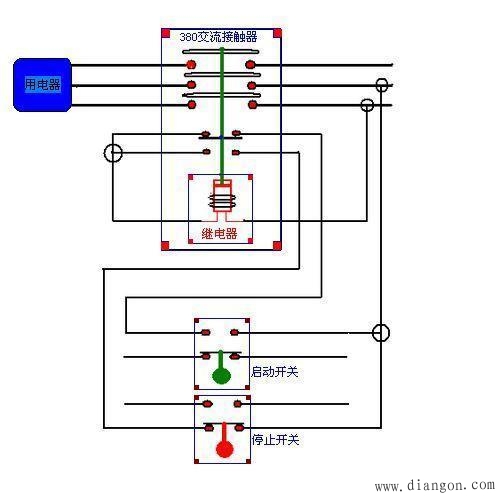

交流接触器是利用电磁吸力与弹簧弹力配合动作，使触头闭合或分断，以控制电路的分断的。 其形、结构示意图及图形符号如下图所示。交流接触器有两种工作状态：失电状态（释放状态）和得电状态（动作状态）。当吸引线圈得电后， 衔铁被吸合， 各个动合触头闭合，动断触头分断，接触器处于得电状态。当吸引线圈失电后，衔铁释放，在恢复弹簧的作用下， 衔铁和所有触头都恢复常态， 接触器处于失电状态。
