电源变压器工作原理

电源变压器的主要用用是升压（提升交流电压）或降压（降低交流电压），升压变压器的一次（初级）绕组较二次（次级）绕组的圈数（匝数）少，而降压变压器的一次绕组较二次绕组的圈数多。稳压电源和各种家电产品中使用的变压器均属于降压电源变压器。电源变压器有"E"型电源变压器、"C"型电源变压器和环型电源变压器之分。
1．“E”型电源变压器 “E”型电源变压器的铁心是用硅钢片交叠而成。其缺点是磁路中的气隙较大，效率较低，工作时电噪声较大。优点是成体低廉。 　
2．“C”型电源变压器 “C”型电源变压器的铁心是由两块形状相同的“C”型铁心（由冷轧硅钢带制成）对手地而成，与“E”型电源变压器相比，其磁路中气隙较小，性能有所提高。
3．环型电源变压器 环型电源变压器的铁心是由冷轧硅钢带卷绕而成，磁路中无气隙，漏磁极小，工作时电噪声较小。

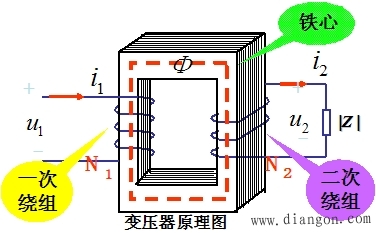

工作原理当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通(主磁通)，这个交变磁通同时交链着原边绕组和副边绕组。并且在一、二次绕组中分别产生感应电动势。
