经济型数控系统的构成

一、经济型数控系统概述
定义：在我国，把由单片机和步进电动机组成的数控系统和其它功能简单、价格低的系统称为经济型数控系统。
二、数控系统的硬件组成
构成经济型CNC的基本硬件由微处理器、存储器、输入／输出接口电路组成。这里主要介绍用MCS-51系列单片机构成的经济型数控系统。
三、数控系统的软件组成
软件和硬件的结合，形成一个具有特定功能的计算机控制系统，使该系统能够完成零件程序的输入、编辑、译码、数据计算、插补和伺服控制等工作。经济型数控系统软件主要包括监控与操作软件、插补计算软件、步进电动机控制软件、误差补偿软件等。
（一）监控与操作程序
监控与操作程序用来实现人机对话、系统监控、指挥整个系统软件协调工作等。它包括系统的初始化、命令处理循环、零件加工程序的输入、零件加工程序的编辑修改、指令分析与执行、系统自检等。
（二）步进电动机控制软件

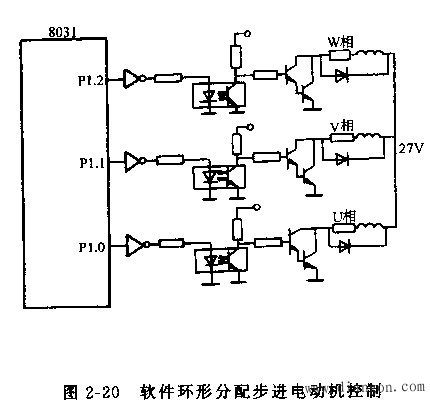

微机控制步进电动机的驱动系统，不仅可用程序代替可变频率脉冲源和环形分配器等硬件，还很容易用程序实现步进电动机升降速控制等功能。
用软件完成环形分配的优点是线路简单，成本低，可以灵活地改变步进电动机的控制方案，而驱动功率放大功能仍由硬件完成。
