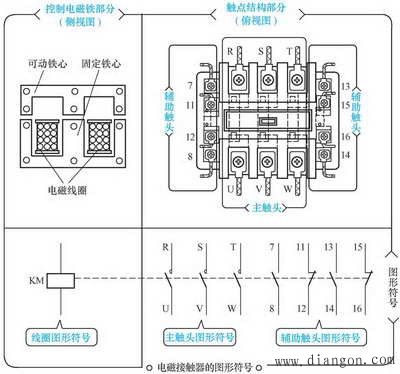

接触器的图形符号和文字符号

交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。

接触器的图形符号和文字符号
