失磁发电机机端测量阻抗的变化轨迹

通常采用等有功阻抗圆，等无功圆（临界失步阻抗圆）和等电压阻抗圆来分析。

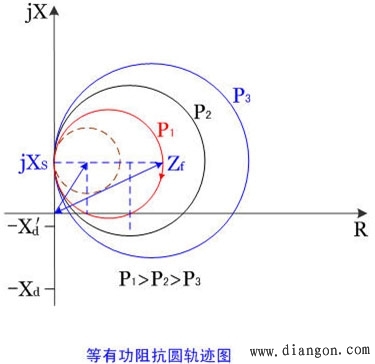

（1）等有功阶段与等有功阻抗圆

失步前，P基本不变，为等有功过程，如下图示：

特点：

①圆的大小与P有关，P↑→圆↓。

②失磁前，发电机向系统送无功，Q为正，ZK位于第Ⅰ象限。

③失磁后，随Q的变化，Q由正→负，ZK从Ⅰ→Ⅳ象限，圆越小，从Ⅰ→Ⅳ越快。

④圆的位置与jXs有关，若Xs=0，圆心在实轴上，ZK很容易进入第Ⅳ象限。可见，失磁后，机端的测量阻抗ZK向第Ⅳ象限移动，且最终将稳定在第Ⅳ象限内。

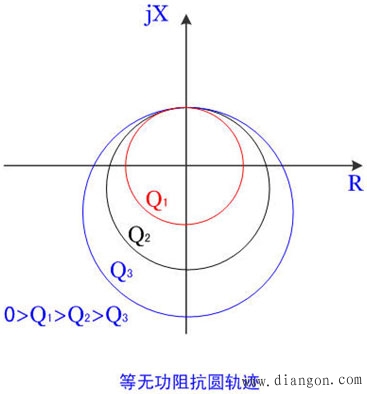

（2）等无功阶段与等无功阻抗圆（临界失步圆）

轨迹也为一族圆如下图所示：

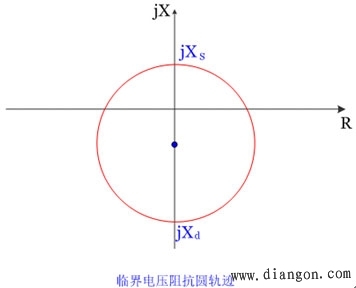

（3）临界电压阻抗圆

临界电压值：发电机失磁后，系统某一点电压下降到使机组能稳定运行，此电压值称为临界电压值。圆周为发电机以不同的有功功率P临界失步时机端测量阻抗的轨迹,如下图所示，圆内为失步区。
