刀柄的用法

刀柄是机床主轴与刀具之间连接的工具，熟悉刀柄结构形式和尺寸，以便使刀具在主轴和刀库上进行安装。
　　1、刀柄的作用
　　刀柄的作用如图1所示。数控铣床和加工中心的刀具由两部分组成，即刀柄和刀具本体。刀柄是机床主轴与刀具之间连接的工具，刀具必须装在统一的标准刀柄上，以便能够装在主轴和刀库上。

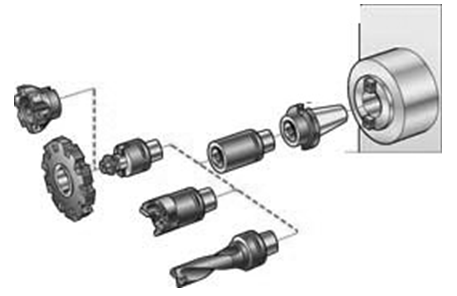

图1 刀柄的作用
2、刀柄的用法
　　使用刀具时，根据加工工艺选择刀柄、拉钉和刀具，并将它们装配好，然后装夹在数控铣床的主轴上。常用的刀柄是BT40和BT50及拉钉。

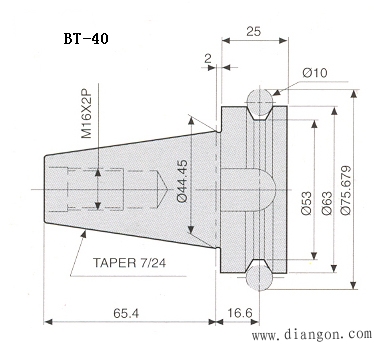

图2 BT40刀柄
3、刀柄的结构
　　刀柄与主轴孔的配合锥面一般采用7：24的锥度，这种锥度的刀柄不自锁，换刀方便，定心精度和刚度比直柄高。刀柄装在主轴前，要把拉钉与刀柄装配在一起，刀柄装在主轴上时，机床主轴内的蝶簧给卡头施力。可夹住拉钉，从而使刀柄固定在主轴上

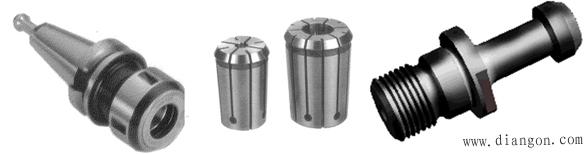

图3 弹簧夹头刀柄的组件
铣刀的装卸可在专用的卸刀座上进行，如图8-2-7所示。

图4 卸刀座
