三相异步电动机按顺序工作时的联锁控制

控制原理图如图1所示，其控制工作原理为：
主电路：
（1）三相交流电源经QS、FU1、KM1的主触点、FR1的热元件，到达电动机M1的三相定子绕组；
（2）三相交流电源经QS、FU1、KM2的主触点、FR2的热元件，到达电动机M2的三相定子绕组。
控制电路：
用启动按钮SB2和SB4分别控制KM1和KM2的通电，用停止按钮SB1和SB3分别控制KM1和KM2的断电，从而实现对电动机M1和M2的启停控制。
启动过程分析：（先启动M1再启动M2）
（1）合上QS，按下启动按钮SB2→KM1线圈通电：①KM1主触点闭合→M1启动运转；②KM1自锁触点闭合，实现通电自保；③串联于KM2线圈电路里的KM1辅助触点闭合→为KM2的线圈通电准备好通路，即只有当M1启动后，KM2的线圈才可能通电。
（2）按下启动按钮SB4→KM2线圈通电：①KM2主触点闭合→M2通电启动运转；②KM2自锁触点闭合，实现通电自保；③并联于KM1停止按钮SB1两端的KM2的辅助触点闭合→停止按钮SB1被短接，即只有当M2停车后，停止按钮SB1才能起作用。
停车过程分析：（M2先停车M1后停车）
按下停止按钮SB3→KM2线圈失电→KM2所有触点都复位：①M2断电停车；②自保电路断开；③解除对停止按钮SB1的短接。
按下停止按钮SB1→KM1线圈失电→KM1所有触点都复位：①M1断电停车；②自保电路断开；③断开KM2的线圈电路。

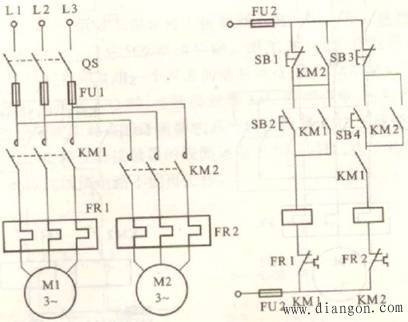

图1三相异步电动机按顺序工作时的联锁控制
正常工作与点动的联锁控制
1．最基本的点动控制线路
控制原理图如图2所示
按下点动按钮SB电动机通电运转，松开点动按钮SB电动机断电停转。
电动机的转动时间由点动按钮被按下的时间所决定。
2． 由点动按钮联锁而实现的点动与连续工作切换控制线路
控制原理图如图3所示
点动按钮SB3的动断触点作为联锁触点串联在接触器KM的自锁电路中。
正常工作时，按下启动按钮SB2，接触器KM通电动作并自锁，电动机启动并连续运转。
点动工作时，按下点动按钮SB3，其动断触点切断KM的自锁电路，其动合触点接通KM的线圈，电动机启动运转，但手一松开按钮，KM就因自锁电路是断开的而断电，从而实现点动控制。
3． 由中间继电器而实现的点动与连续工作切换控制线路
控制原理图如图4所示
启动按钮SB2不直接控制接触器KM的线圈，而是通过中间继电器的转接来实现KM线圈的得电与否。
正常工作时，按下启动按钮SB2，中间继电器K线圈得电，两个辅助常开触点同时闭合，一个自锁，一个使接触器KM线圈得电，电动机启动并连续运转。
点动工作时，按下点动按钮SB3，接触器KM线圈得电，电动机启动运转；因为SB3没有配备自锁环节，所以手一松开按钮，KM便断电，从而实现点动控制。

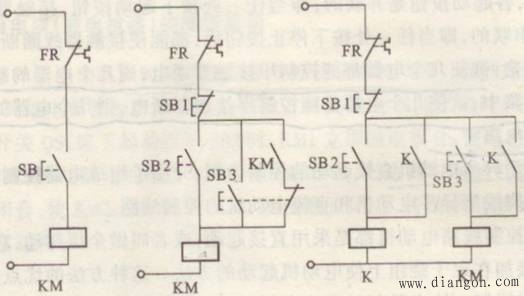

图2 图3 图4
