电气位置图的表示方法和种类

1．电气位置图的表示方法
　　(1)基本图的特点
　　① 必须符合技术制图和建筑制图的一般规则。
　　② 必须根据电气专业的要求，提供尽可能多的与电气安装专业相关的信息，如非电设施、建筑结构件等项目信息。
　　③ 尽可能应用一些改善对比度的方法，如对于基本细节，采用浅墨色或其他不同的颜色。
　　（2）位置图的布局 （3）电气元件的表示方法
　 （4）连接线、路由的表示方法
　 （5）检索代号的应用

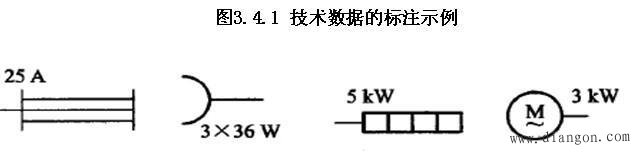

　 （6）技术数据的表示方法，见图3.4.1，各个元件的技术数据（额定值）通常应在元件明细表中列出，有时候为了清晰或者为了与其他多数项目相区别，也可把特征值标注在图形符号或项目代号旁。

　　2．电气位置图的种类
描述电气设备位置布局的一种图。主要提供电气设备安装、零部件加工制造等所需的设备位置、尺寸、接地等安装信息。

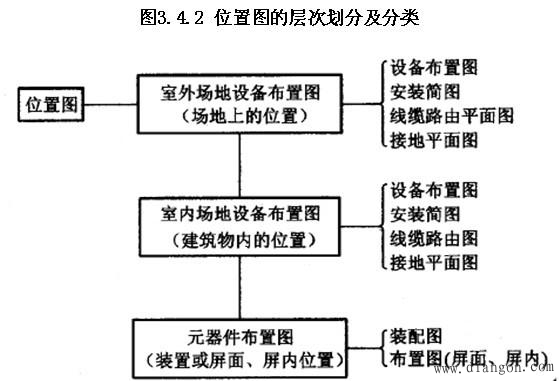

包括3个层次：室外场地设备位置图、室内场地设备位置图、装置内元器件布置图。层次划分及分类见图3.4.2。
