拖链系统运作说明

电缆与软管在拖链的位置
导线直径 Cable diameter

表1 说明各系列拖链可以容纳的大导线直径。

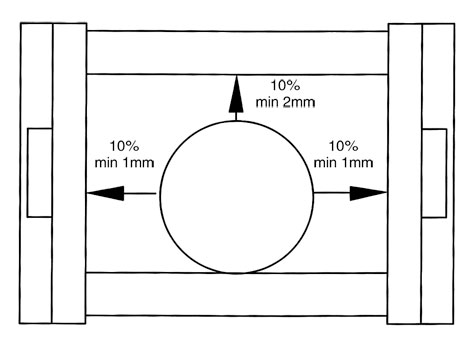

为保险起见，选购的电缆拖链净高至少比大导线直径高出10%。
这样可以避免导线过早磨损。
拖链的装载 Installation principles

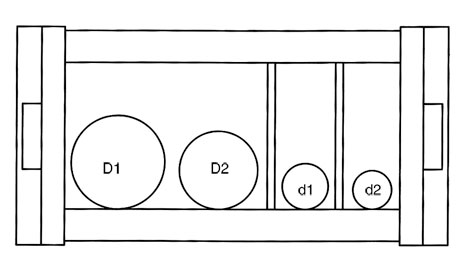

若D1 D2>1.2×链内高度，则两根导线间不必进行分隔。否
则导线会相互扭绞。
若d1 d2≤1.2×链内高度，则链内应装隔板或是分层减小内
高度。这样可以防止d1和d2相互“换位”。
若有数根粗细相等的导线时，内腔高度不得大于导线直径之
1.5倍。电缆外套材质如有不同应分开铺设，因其耐磨性能不
同，这样会增加不必要的额外磨损。

一般规定

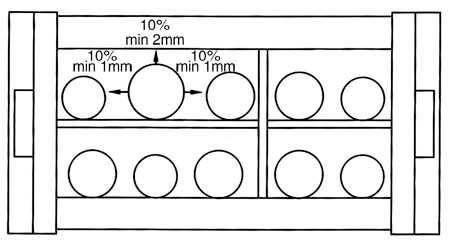

套内净空间多可用到80%，不过这只是一个总值，我们还应当向您
提出KEN的详细资料。
直径差别很大的导线应分开铺设，分隔时可用分隔板。
导线无论如何不能交叉叠放。带有不同绝缘外套的导线应均匀地分开
铺设。
导线的铺设和固定应得当，使之在纵向上随时能
够自由运动，在半径
上对拖链不产生拉力。
在高速或高频率运动时，要尽量使导线在水平上相互分
开，勿使之相
互交叉叠置。几乎所有的型号均可配有KEN内部分隔片，它们是解决
这个问题的方法。

导线的固定端和活动端均应以去张力装置加以固定。
一般情况下可以说：拖链运动越快，运动频率越高，则导线在拖链内
的精确分布越重要。由于品种繁多，而我们乐意为您的特种用途提供
咨询。
