排水泵的电气控制

民用建筑的排水，主要是排除生活污水、溢水、漏水和消防废水等。
1.排水泵的电气控制要求
1)应具有手动和自动控制功能，高水位时自动起泵，低水位时停泵。
2)能发出各种报警信息，如故障报警、溢流水位报警等。
3)如果是两台排水泵，应能互为备用，工作泵故障时，备用泵要自动起用，同时发出报警信号。
4)两台排水泵应能同时工作，以满足排水量最大的需要。

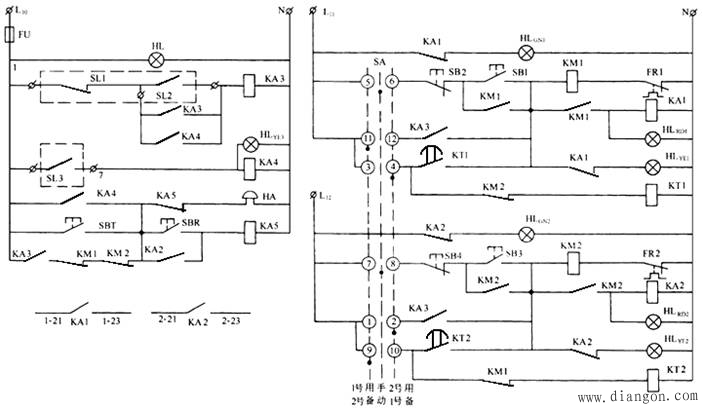

2. 采用浮子式磁性开关的排水泵控制线路


①高水位开泵
水位↗高水位时，SL2↑→KA3↑→KMl↑→1＃排水泵启动。
②低水位停泵　　水位↘低水位时，SLl↑→KA3↓→KMl↓→1＃排水泵停止运转。
③故障下工作状态：当KMl故障时，其触头不动作，KT2↑→KM2↑→2＃排水泵启动。
④超高液位报警　当水位达SL2时，如因故排水泵没启动，水面随继上升，当水面达到SL3时，SL3↑→KA4↑→警铃HA响
⑤双泵运行　将转换开关SA至“手动”位置，按下SB1、SB3，KMl↑、KM2↑，1＃排水泵和2＃排水泵启动。
