PLC的结构及各部分的作用

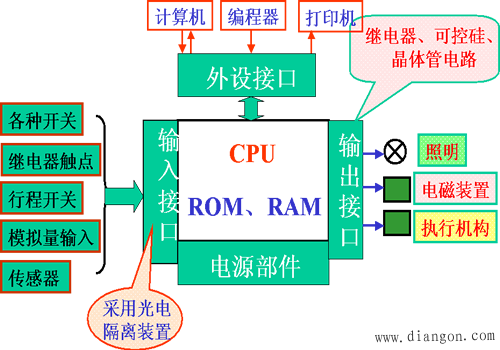

plc 内部主要由主机、输入 / 输出接口、电源、编程器、扩展接口和外部设备接口等几部分组成。

1. 主机

主机部分包括中央处理器（ CPU ）、系统程序存储器和 用户程序及数据存储器

CPU 是 PLC 的核心，一切逻辑运算及判断都是由其完成的，并控制所有其它部件的操作。它就是我们常说的电脑芯片。

(1) 运行用户程序 。

(2) 监控输入/输出接口状态。

(3) 作出逻辑判断和进行数据处理

内部存储器有两类：一类是系统程序存储器，另一类是用户程序及数据存储器

系统程序存储器： 主要存放系统管理和监控程序及对用户程序作编译处理 的程序。系统程序已由厂家固定，用户不能更改。

用户程序及数据存储器： 主要存放用户编制的应用程序及各种暂存数据、中间结果。

2. 输入 / 输出 (I/O) 接口

输入接口 用于接收输入设备（如：按钮、行程开关、传感器等）的控制信号。

输出接口 用于将经主机处理过的结果通过输出电路去驱动输出设备（如 : 接触器、电磁阀、指示灯等）。

3. 电源

电源 指为 CPU 、存储器、 I/O 接口等内部电子电路工作所 配备的直流开关稳压电源

4. 编程器

编程器 是 PLC 很重要的外部设备，它主要由键盘、显示 器组成。编程器分简易型和智能型两类。小型 PLC 常用 简易编程器，大、中型 PLC 多用智能编程器。编程器的 作用是编制用户程序并送入 PLC 程序存储器。利用编程 器可检查、修改、调试用户程序和在线监视 PLC 工作状 况。现在许多 PLC 采用和计算机联接，并利用专用的工 具软件进行编程或监控。

5. 输入输出扩展接口

I/O 扩展接口 用于将扩充外部输入 / 输出端子数扩展单元与基本单元（即主机）联接在一起。

6. 外部设备接口

此接口可将编程器、打印机、条形码扫描仪等外部设备与主机相连。
