1. 比较指令
比较指令有 CMP( 比较 ) 和 ZCP （区间比较） 两种，指令的助记符、功能、操作数、程序步如表 所 示。
（ 1 ）比较指令 CMP （ FNC10 ）
比较指令 CMP 比较源操作数 [S1] 和 [S2] 的内容，比较的结果送到目标操作数 [D] 中去。如图 所示，在 X0 为 ON 时，比较指令 CMP 将十进制常数 100 与计数器 C20 的当前值比较，比较结果分三种情况分别使 M0 、 M1 、 M2 中的一个为 ON ，另两个为 OFF 。在 X0 为 OFF 时， CMP 不执行， M0 、 M1 、 M2 的状态保持不变。
图 CMP 指令使用说明
（ 2 ）区间比较指令 ZCP(FNC11)
区间比较指令 ZCP 是将一个源操作数 [S] 与两个源操作数 [S1] 和 [S2] 形成的区间比较，且 [S1] 不得大于 [S2] ，并将比较的结果送到 [D] 中。 ZCP 的应用如图所示，当 X0 为 ON 时，将计数器 C30 的当前值与区间 100~120 进行比较。 C30 的当前值＜ 100 时， M3=ON ；若 100 ≤ C30 的当前值≤ 120 时， M4=ON ； C30 的当前值＞ 150 时， M5=ON 。若 X0 为 OFF ，则 ZCP 不执行， M3 、 M4 、 M5 的状态保持不变。
图 ZCP 指令使用说明
2 ．传送指令
（ 1 ）传送指令 MOV （ FNC12 ）
当 MOV 执行的条件满足时，将源操作数 [S] 中的数据传送到目标操作数 [D] 中，若源操作数是一个变数，则需用脉冲型传送指令。 32 位数据需用 DMOV 传送。如图 所示，当 X0 为 ON 时，执行指令，将 [S] 中的数据 K100 传送到目标元件 D10 中。当 X0 为 OFF 时，指令不执行。
图 MOV 指令使用说明
（ 2 ）移位传送指令 SMOV （ FNC13 ）
当 SMOV 执行的条件满足时，将 4 位十进制源操作数 [S] 中指定位数的数据传送到 4 位十进制目标操作数 [D] 中指定的位置。指令中的常数 m1 、 m2 和 n 的取值范围为 1 ～ 4 ，分别对应个位～千位。十进制数在存储器中以二进制数的形式存放，原数据和目标数据的范围均为 0 ～ 9999 。

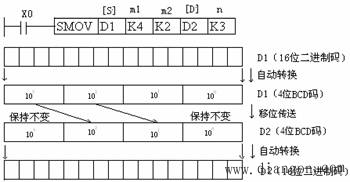

在图 中，当执行条件 X0 为 ON 时，执行移位传送指令，将 D1 中的二进制数转换成 BCD 码，然后将 D1 中的右起第 4 位（ m1 ＝ 4 ）开始的 2 位（ m2=2 ）传送到目标操作数 D2 的右起第 3 位（ n=3 ）和第 2 位，传送完毕后， D2 中的 BCD 码自动转换为二进制码，且 D2 中的第 4 位、第 1 位保持不变。
图 SMOV 指令使用说明
（ 3 ）取反传送指令 CML （ FNC14 ）
在图 中，当指令的执行条件 X0 为 ON 时，将源操作数 D0 中的二进制数每位取反后传送到目标操作数 Y3 ～ Y0 中。它可作为 plc 的反相输入或反相输出指令。
图 CML 指令应用
（ 4 ）块传送指令 BMOV （ FNC15 ）
在图 中，当指令的执行条件 X0 为 ON 时，成批传送数据，将源操作数 D5 、 D6 、 D7 中的数据传送到目标操作数 D10 、 D11 、 D12 中去。如果元件号超出允许的范围，数据仅传送到允许的范围。对位元件操作时，源操作数和目标操作数指定的位数必须相同。
图 BMOV 指 令使用说明
（ 5 ）多点传送指令 FMOV （ FNC16 ）
当指令的执行条件满足时，将源操作数 [S] 传送到多个目标操作数 [D] 中，数据传送的目标操作数个数由 n 决定。如果元件号超出允许的范围，数据仅传送到允许的范围，同时
。
在图 中，当 X0 为 ON 时，将常数 0 送到 D100~D119 这 20 个（ n ＝ 20 ）数据寄存器中。
图 FMOV 指令使用说明
（ 6 ）数据交换指令 XCH （ FNC17 ）
当指令执行的条件满足时，两个目标元件 D1 和 D2 的内容相互交换，如图 所示。
图 XCH 指令 使用说明
◇数据变换指令
1. BCD 变换指令（ FNC18 ）
当指令的执行条件满足时，将源操作数 [S] 中的二进制数变换 BCD 码并传送到指定的目标操作数 [D] 中，如图 所示。 BCD 指令可用于将 PLC 中的二进制数变成 BCD 码输出，以驱动 LED 七段显示器。
图 BCD 码指令使用说明
2. BIN 变换指令（ FNC19 ）
BIN 是将源操作数 [S] 中的 BCD 码转换为二进制数并送到目标元件 [D] 中，常用于将 BCD 数字开关的设定值输入到 PLC 中。
