利用PLC实现电动机的Y- 起动

1. 要求: SB1 按钮为起动按钮， SB0 按钮为停止按钮 , KM1 为电动机电源接触器， KM2 为三角形运行接触器， KM3 为星形启动接触器

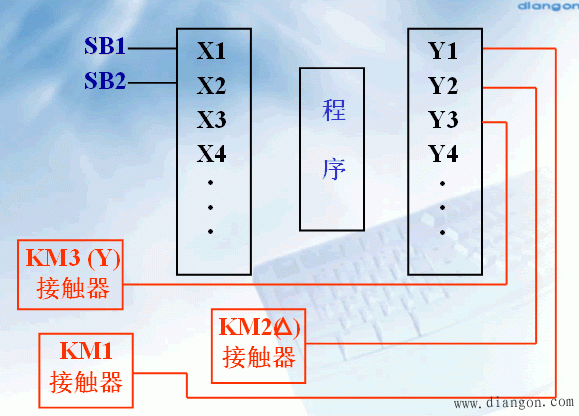

2. 系统图

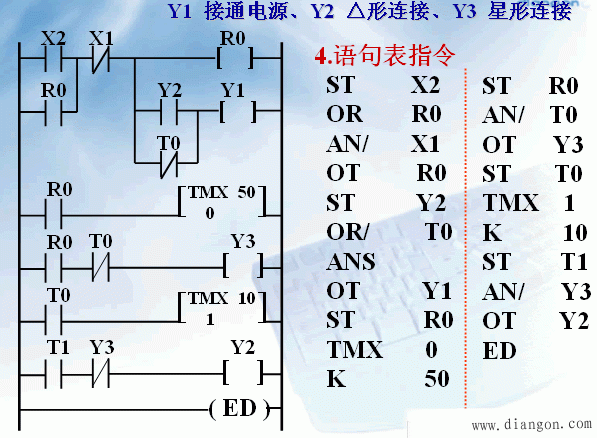

3. 梯形图程序

启动时，按下 SB2 ， X2 常开闭合，此时 R0 接通，定时器接通， Y1 、 Y3 也接通， KM1 、 KM3 接触器接通，电动机进入 星形降压启动

延时 5 秒后，定时器 T0 动作，其常闭触点断开，使 Y1 、 Y3 断开， KM1 、 KM2 断开。

T0 的常开触点闭合，接通定时器 T1 ，延时 1 秒后， T1 动作， Y1 、 Y2 接通， KM1 、 KM2 接通，电动机三角形联结，进 入正常工作。
