双门直冷式电冰箱的电气故障检修

双门直冷式电冰箱的电气控制原理如图1所示。接通电源，冰箱内温度达到启动温度后，HL、LC触点均闭合，电流经过载保护器压缩机主、副绕组，启动继电器构成回路，压缩机启动制冷。达到停机温度时，LC触点分断。若加热开关闭合，则加热器与压缩机串联，由于加热器绕组远大于压缩机电动机的绕组，所以加热器产生较少的热量提供温度补偿（温度补偿可用于冬季低温时冰箱能够启动制冷，也可用于化霜，防止蒸发排水管冰堵等）。

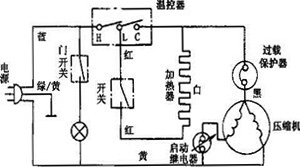

图1 双门直冷式电冰箱的电气控制原理图
