什么是二极管

一、二极管

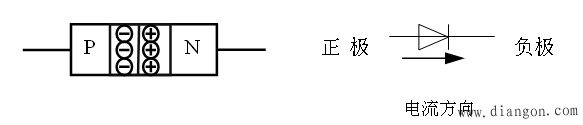

在一块半导体单晶片（硅或锗）上，掺入一些“杂质”，如铟、铝、镓或锑、磷、砷等，使得这块半导体的一部分呈P型导电，另一部分呈N型导电，那末在这两个导电区的交界面附近，就会形成一个特殊的区域，该区域称为PN结。PN结是半导体管的基本结构，二极管的符号如图二所示。

二、二极管的导电特性

二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。

1、正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门坎电压”，又称“死区电压”，锗管约为0.1V，硅管约为0.5V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

2、 反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

三、二极管的特性曲线

与PN结一样，二极管具有单向导电性。硅二极管典型伏安特性曲线（图三）。在二极管加有正向电压，当电压值较小时，电流极小；当电压超过0.6V时，电流开始按指数规律增大，通常称此为二极管的开启电压；当电压达到约0.7V时，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号U_d表示。

对于锗二极管，开启电压为0.2V，导通电压U_d约为0.3V。 在二极管加有反向电压，当电压值较小时，电流极小，其电流值为反向饱和电流I_S。当反向电压超过某个值时，电流开始急剧增大，称之为反向击穿，称此电压为二极管的反向击穿电压，用符号U_BR表示。不同型号的二极管的击穿电压U_BR值差别很大，从几十伏到几千伏。

四、用指针万用表判别二极管极性

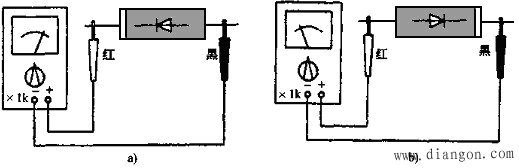

如图四所示为用指针万用表判别二极管，用万用表100或1k挡测量二极管正反向电阻，阻值较小的一次，二极管导通，黑表笔接触的是二极管正极(指针万用表的电阻挡，黑表笔是高电位)。为进一步确定管子的质量好坏，应交换表笔重测一次，若两次均为高阻，则说明管子已开路；若两次均呈现较低阻值，则管子可能已短路。

五、二极管的主要参数

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：

1、最大整流电流

是指二极管长期连续工作时允许通过的最大正向电流值，其值与PN结面积及外部散热条件等有关。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为141左右，锗管为90左右）时，就会使管芯过热而损坏。所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。 3、反向电流

反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。

4、动态电阻Rd

二极管特性曲线静态工作点Q附近电压的变化与相应电流的变化量之比。

六、二极管的类型

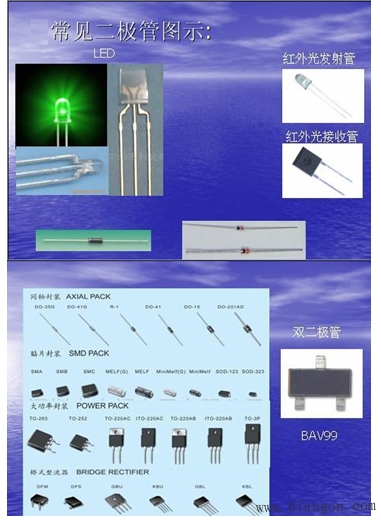

二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。（http://www.gdzrlj.com/版权所有）点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
