功率方向继电器的接线方式

继电器与电流互感器和电压互感器之间的连接方式。

应满足如下要求：

（1）必须保证功率方向继电器具有良好的方向性。即正向发生任何类型的故障都能动作，而反向故障时则不动作。

（2）尽量使功率方向继电器在正向故障时具有较高的灵敏度，φk接近φsen。

1．功率方向继电器的90°接线

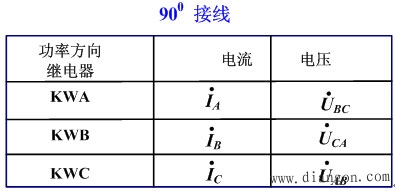

如上表所示，保护处于送电侧，当cosφ=1时，3个功率方向继电器测量的φk均为90°。

90°接线功率方向继电器的动作情况分析

（1）三相短路

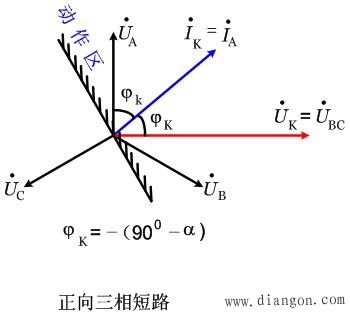

①正方向三相短路

由于是对称性故障，3个功率方向继电器的行为一样，以A相继电器为例分析，如下图所示：

φk为线路阻抗角，φK是继电器的测量相角。显然 在动作区内，如果选择α=90°-φk ，则功率方向继电器工作在最灵敏状态。

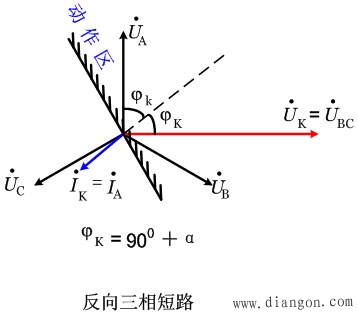

②反方向三相短路

由上图可见 不在动作区内，功率方向继电器不会动作。

（2）两相短路

以BC相短路为例分析，由于A相无故障电流，A相功率方向继电器动作与否取决于负荷电流 ，B相电压和C相电压的夹角在近处短路时接近0°，而在远处短路时接近120°，故按两种极端情况分析故障相（B、C相）功率方向继电器行为，分析时只讨论正向故障情况。

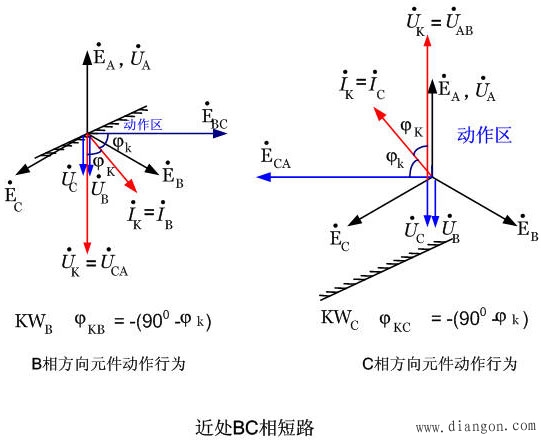

①近处BC相短路

由上图可见近处两相短路时故障相的功率方向继电器行为与三相短路时相同。

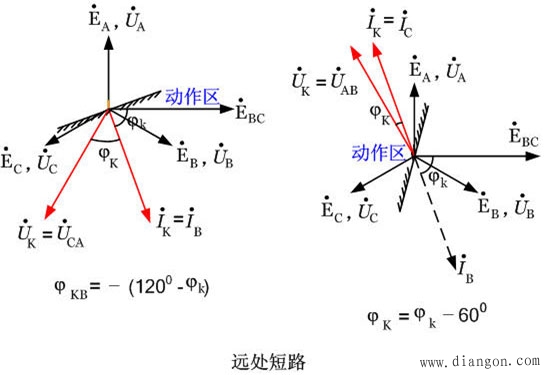

②远处BC相短路

由上图可见，两个故障相功率方向继电器均能正确判明故障方向。

2．非故障相电流的影响及按相起动接线

不对称故障时非故障相仍有电流，称为非故障相电流。

小电流接地系统中非故障相电流为负荷电流。

大电流接地系统中还应考虑接地故障时由于零序电流分布系数与正负序电流分布系数不同造成的非故障电流。

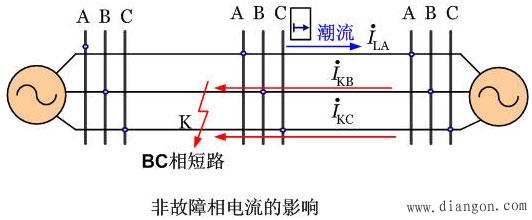

如上图所示，保护反向发生BC相短路时，A相功率方向继电器流过非故障电流，A相功率方向继电器流过非故障电流，动作与否取决与故障前潮流的方向，不反应于故障方向 A相功率方向继电器流过非故障电流，动作与否取决与故障前潮流的方向，不反应于故障方向 。

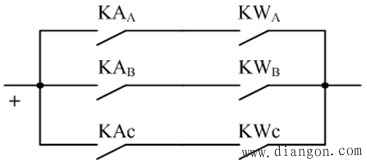

电流继电器触点与功率方向继电器触点之间的接线时必须考虑非故障相电流的影响，应该满足“按相起动”原则，如下图所示接线。

采用按相起动后，发生反向BC相短路的故障时，由于A相电流继电器按躲过非故障相电流整定不动作，整套保护就不会误动作。
