正反转电动机控制原理图
时间：2023-03-15作者：佚名
|

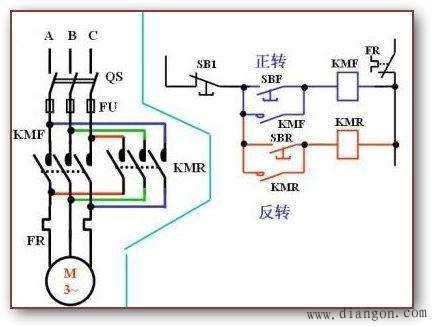

1.正反转电动机控制原理图（基本）

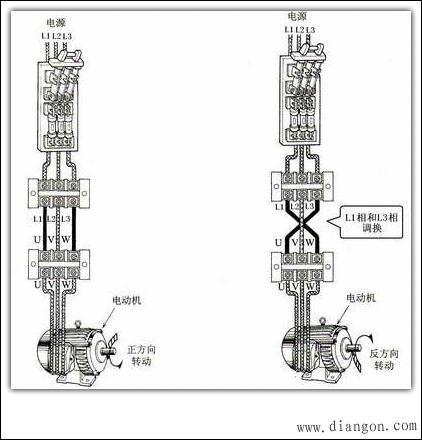

电动机正向转动的工作方式 电动机反向转动的工作方式

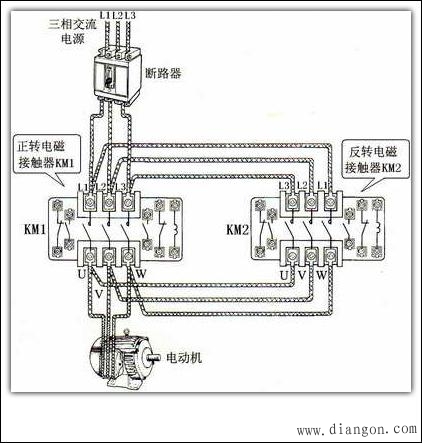

电动机的正反转控制线路的主电路

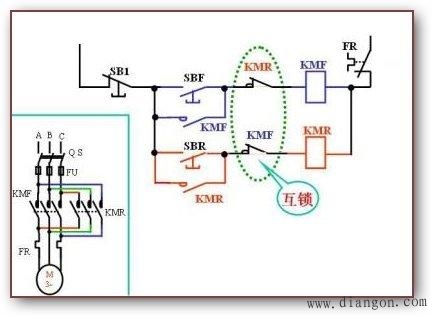

简单过程：按下SBF→电机正转→按下SB1→电机停转→按下SBR→电机反转 2.正反转电动机控制原理图（互锁）

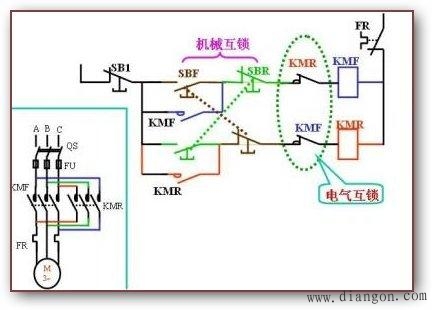

说明：正转时，其接触器常闭接点切断反转控制回路，SBR不起作用；反之亦然。从而避免两接触器同时工作造成主回路短路，有效地解决了方案1控制方式的问题 3.正反转电动机控制原理图（双重互锁）

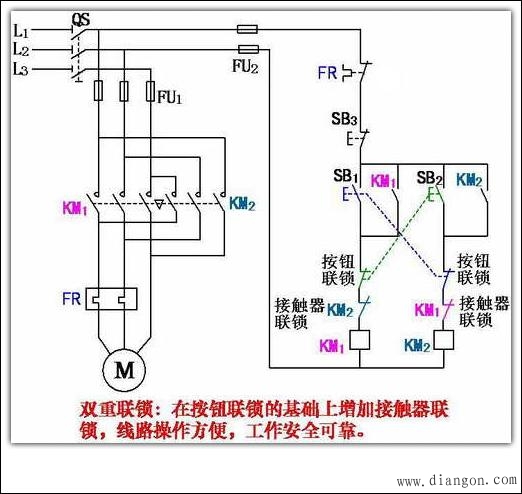

说明：此图和方案2（正反转电动机控制原理图（互锁） 的区别在于正反转启动按钮均采用复合按钮，在正转控制回路中再增加了反转启动控制按钮的常闭接点，在反转控制回路中再增加了正转启动控制按钮的常闭接点。称之为双重互锁：机械互锁和电气互锁。 分析： 双重联锁的正反转控制线路 线路的工作原理分析如下：

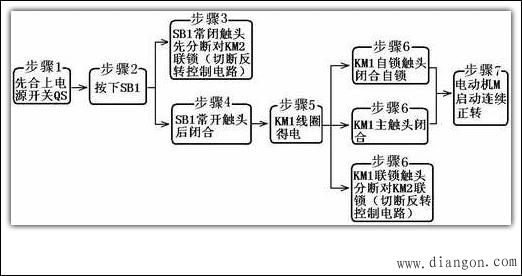

1.正转控制：

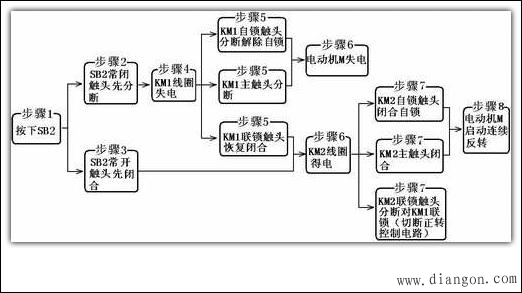

2.反转控制：

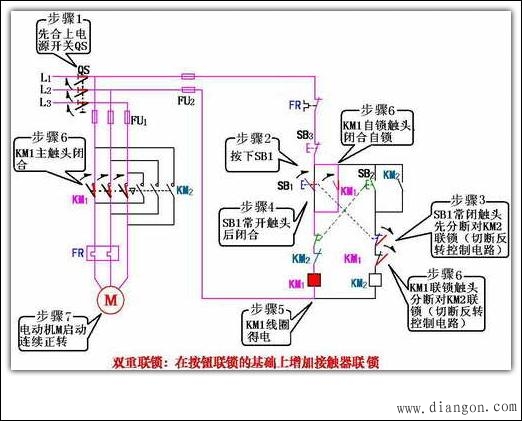

电动机的正转启动示意图（双重联锁的正反转控制线路）

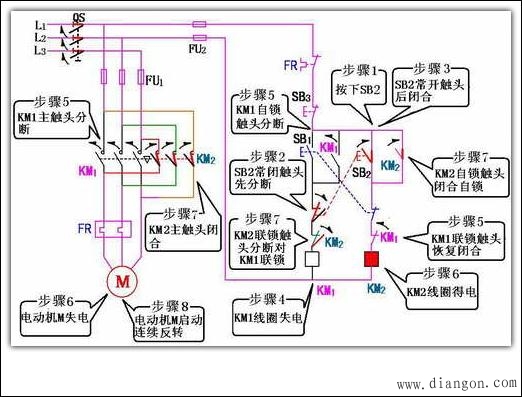

电动机的反转启动示意图（双重联锁的正反转控制线路） |
