数控加工中心换刀

数控加工中心上的自动换刀装置由刀库和刀具交换装置组成，用于交换主轴与刀库中的刀具或工具。
　　1、对自动换刀装置的要求
　　1）刀库容量适当
　　2）换刀时间短
　　3）换刀空间小
　　4）动作可靠、使用稳定
　　5）刀具重复定位精度高
　　6）刀具识别准确

图1 盘式刀库

图2 链式刀库
2、刀库类型
　　一般有盘式、链式及鼓轮式刀库几种。
　　盘式刀库 刀具呈环行排列，空间利用率低，容量不大但结构简单，如图1所示。
　　链式刀库 结构紧凑，容量大，链环的形状也可随机床布局制成各种形式而灵活多变，还可将换刀位突出以便于换刀，应用较为广泛，如图2所示。
　　鼓轮式或格子式刀库 占地小，结构紧凑，容量大，但选刀、取刀动作复杂，多用于FMS的集中供刀系统，如图3所示。

图3 鼓轮式刀库
3、换刀方式
　　加工中心的换刀方式一般有两种：机械手换刀和主轴换刀。
　　1）机械手换刀
　　由刀库选刀，再由机械手完成换刀动作，这是加工中心普遍采用的形式。机床结构不同，机械手的形式及动作均不一样。
　　2）主轴换刀
　　通过刀库和主轴箱的配合动作来完成换刀，适用于刀库中刀具位置与主轴上刀具位置一致的情况
4、刀具识别方法
　　加工中心刀库中有多把刀具，如何从刀库中调出所需刀具，就必须对刀具进行识别，刀具识别的方法有两种：刀座编码和刀柄编码。
　　在刀柄上编有号码，将刀具号首先与刀柄号对应起来，把刀具装在刀柄上，再装入刀库，在刀库上有刀柄感应器，当需要的刀具从刀库中转到装有感应器的位置时，被感应到后，从刀库中调出交换到主轴上。

图4 刀座编码

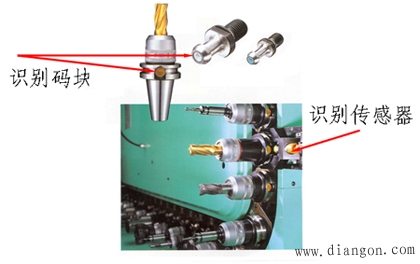

图5 刀柄编码
