漏电保护装置的选择、安装及运行
|

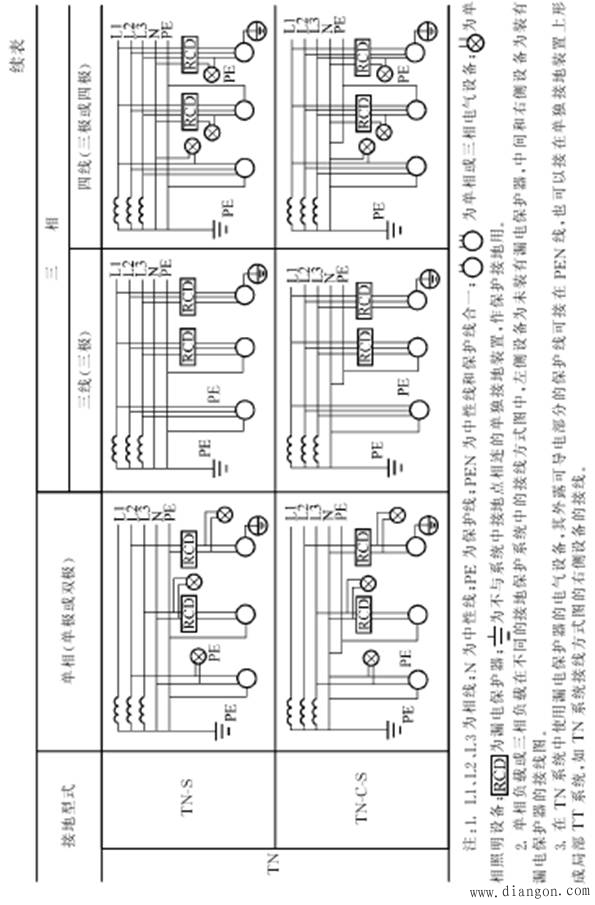

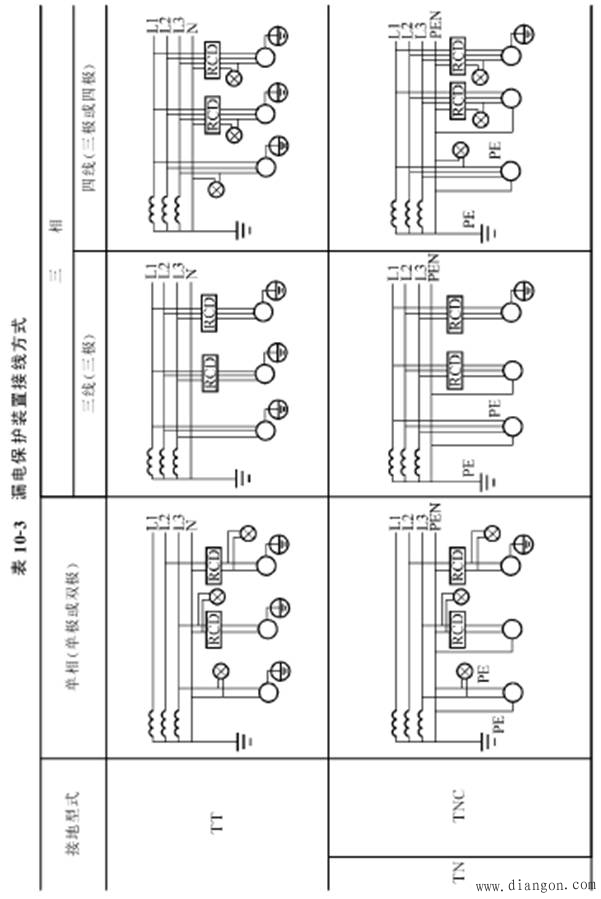

1.漏电保护装置的选用 选用漏电保护装置应首先根据保护对象的不同要求而进行选型，既要保证在技术上有效，还应考虑经济上的合理性。不合理的选型不仅达不到保护目的，还会造成漏电保护装置的拒动作或误动作。正确合理地选用漏电保护装置，是实施漏电保护措施的关键。 （1） 动作性能参数的选择 ① 防止人身触电事故。用于直接接触电击防护的漏电保护装置应选用额定动作电流为 30mA 及其以下的高灵敏度、快速型漏电保护装置。在浴室、游泳池、隧道等场所，漏电保护装置的额定动作不宜超过 10mA。 在触电后，可能导致二次事故的场合，应选用额定动作电流为 6mA 的快速型漏电保护装置。漏电保护装置用于间接接触电击防护时，在于通过自动切断电源，消除电气设备发生绝缘损坏时因其外露可导电部分持续带有危险电压而产生触电的危险。例如，对于固定式的电动机设备、室外架空线路等，应选用额定动作电流为 30mA 及其以上的漏电保护装置。 ② 防止火灾。对木质灰浆结构的一般住宅和规模小的建筑物，考虑其供电量小、泄漏电流小的特点，并兼顾到电击防护，可选用额定动作电流为 30mA 及其以下的漏电保护装置。对除住宅以外的中等规模的建筑物，分支回路可选用额定动作电流为 30mA 及其以下的漏电保护装置；主干线可选用额定动作电流为 200mA 以下的漏电保护装置。 对钢筋混凝土类建筑，内装材料为木质时，可选用200mA 以下的漏电保护装置；内装材料为不燃物时，应区别情况，可选用 200mA 到数安的漏电保护装置。 ③ 防止电气设备烧毁。选择数安的电流作为额定动作电流的上限，一般不会造成电气设备的烧毁，因此，防止电气设备烧毁所考虑的主要是与防止触电事故的需要和满足电网供电可靠性问题。通常选用 100mA 到数安的漏电保护装置。 （2） 其他性能的选择 对于连接户外架空线路的电气设备，应选用冲击电压不动作型的漏电保护装置。对于不允许停转的电动机，应选用漏电报警方式，而不是漏电切断方式的漏电保护装置。对于照明线路，宜根据泄漏电流的大小和分布，采用分级保护的方式。支线上选用高灵敏度的漏电保护装置，干线上选用中灵敏度的漏电保护装置。漏电保护装置的极线数应根据被保护电气设备的供电方式来进行选择：单相 220V 电源供电的电气设备应选用二极或单极二线式漏电保护装置；三相三线 380V 电源供电的电气设备应选用三极式漏电保护装置；三相四线 220/380V 电源供电的电气设备应选用四极或三极四线式漏电保护装置。漏电保护装置的额定电压、额定电流、分断能力等性能指标应与线路条件相适应。漏电保护装置的类型应与供电线路、供电方式、系统接地类型和用电设备特征相适应。 2.漏电保护装置的安装 （1）需要安装漏电保护装置的场所 带金属外壳的Ⅰ类设备和手持式电动工具；安装在潮湿或强腐蚀等恶劣场所的电气设备；建筑施工工地的电气施工机械设备；临时性电气设备；宾馆类的客房内的插座；触电危险性较大的民用建筑物内的插座；游泳池、喷水池或浴室类场所的水中照明设备；安装在水中的供电线路和电气设备，以及医院中直接接触人体的电气医疗设备（胸腔手术室除外） 等均应安装漏电保护装置。对于公共场所的通道照明及应急照明电源，消防用电梯及确保公共场所安全的电气设备的电源，消防设备 （如火灾报警装置、消防水泵、消防通道照明等）的电源，防盗报警装置的电源，以及其他不允许突然停电的场所或电气装置的电源，若在发生漏电时上述电源被立即切断，将会造成严重事故或重大经济损失。因此，在上述情况下，应装设不切断电源的漏电报警装置。 （2）不需要安装漏电保护装置的设备或场所 使用安全电压供电的电气设备；一般环境情况下使用的具有双重绝缘或加强绝缘的电气设备；使用隔离变压器供电的电气设备；在采用了不接地的局部等电位联结安全措施的场所中使用的电气设备，以及其他没有间接接触电击危险场所的电气设备。 （3）漏电保护装置的安装要求 漏电保护装置的安装应符合生产厂家产品说明书的要求，应考虑供电线路、供电方式、系统接地类型和用电设备特征等因素。漏电保护装置的额定电压、额定电流、额定分断能力、极数、环境条件以及额定漏电动作电流和分断时间，在满足被保护供电线路和设备的运行要求时，还必须满足安全要求。安装漏电保护装置之前，应检查电气线路和电气设备的泄 漏电流值和绝缘电阻值。所选用漏电保护装置的额定不动作电流应不小于电气线路和设备正常泄漏电流最大值的 2倍。当电气线路或设备的泄漏电流大于允许值时，必须更换绝缘良好的电气线路或设备。安装漏电保护装置不得拆除或放弃原有的安全防护措施，漏电保护装置只能作为电气安全防护系统中的附加保护措施。 漏电保护装置标有电源侧和负载侧，安装时必须加以区别，按照规定接线，不得接反。如果接反，会导致电子式漏电保护装置的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。安装漏电保护装置时，必须严格区分中性线和保护线。使用三极四线式和四极四线式漏电保护装置时，中性线应接入漏电保护装置。经过漏电保护装置的中性线不得作为保护线、不得重复接地或连接设备外露可导部分。保护线不得接入漏电保护装置。漏电保护装置安装完毕后应操作试验按钮试验 3次，带负载分合 3次，确认动作正常后，才能投入使用。漏电保护装置接线方式见表 10-3。 3.漏电保护装置的运行 （1）漏电保护装置的运行管理 为了确保漏电保护装置的正常运行，必须加强运行管理。 ① 对使用中的漏电保护装置应定期试验其可靠性。 ② 为检验漏电保护装置使用中动作特性的变化，应定期对其动作特性 （包括漏电动作电流值、漏电不动作电流值及动作时间） 进行试验。 ③ 运行中漏电保护器跳闸后，应认真检查其动作原因，排除故障后再合闸送电。 （2） 漏电保护装置的误动作和拒动作分析 ① 误动作。它是指线路或设备未发生预期的触电或漏电时漏电保护装置产生的动作。误动作的原因主要来自两方面：一方面是由漏电保护装置本身的原因引起的；另一方面是由来自线路的原因而引起的。
b.绝缘恶化。保护装置后方一相或两相对地绝缘破坏，或对地绝缘不对称，都将产生不平衡的泄漏电流，从而引发保护装置的误动作。 c.冲击过电压。迅速分断低压感性负载时，可能产生 20 倍额定电压的冲击过电压，冲击过电压将产生较大的不平衡冲击泄漏电流，从而导致保护装置的误动作。 d.不同步合闸。不同步合闸时，先于其他相合闸的一相可能产生足够大的泄漏电流，从而使保护装置误动作。 e.大型设备启动。大型设备在启动时，启动的堵转电流很大。如果漏电保护装置内的零序电流互感器的平衡特性不好，则在大型设备启动的大电流作用下，零序电流互感器一次绕组的漏磁将造成保护装置的误动作。 f.附加磁场。如果保护装置屏蔽不好，或附近装有流经大电流的导体，或装有磁性元件或较大的导磁体，均可能在零序电流互感器铁芯中产生附加磁通，因此而导致保护装置的误动作。 此外，偏离使用条件，例如环境温度、相对湿度、机械振动等超过保护装置的设计条件时，都可造成保护装置的误动作。 ② 拒动作。它是指线路或设备已发生预期的触电或漏电而漏电保护装置却不产生预期的动作。拒动作较误动作少见，然而拒动作造成的危险性比误动作大。造成拒动作的主要原因如下。 a.接线错误。错将保护线也接入漏电保护装置，从而导致拒动作。 b.动作电流选择不当。额定动作电流选择过大或整定过大，从而造成保护装置的拒动作。 c.线路绝缘阻抗降低或线路太长。由于部分电击电流不沿配电网工作接地或保护装置前方的绝缘阻抗而沿保护装置后方的绝缘阻抗流经零序电流互感器返回电源，从而导致保护装置的拒动作。 此外，产品质量低劣，例如零序电流互感器二次线圈断线、脱扣元件粘连等各种各样的漏电保护装置内部故障、缺陷均可造成保护装置的拒动作。 |
