刀库式自动换刀装置

组成：刀库和刀具交换机构组成，多工序数控机床上的换刀方法。有刀库的加工中心上，换刀方式按：有机械手换刀和无机械手换刀

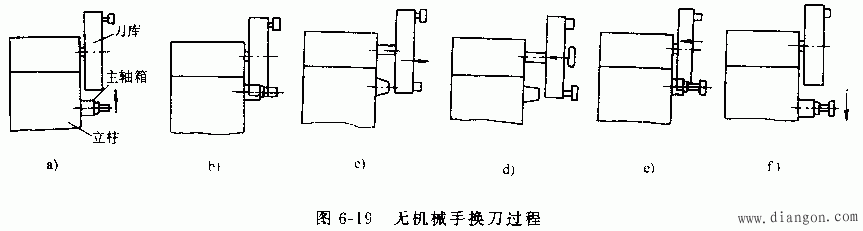

一、无机械手的换刀系统

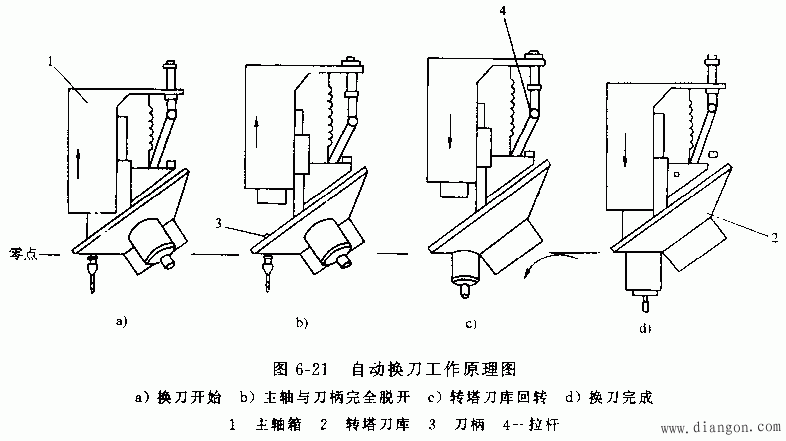

换刀系统要实现的是刀库和主轴之间的自动刀具交换，即当加工中心云行中，需要某一刀具进行切削加工时，该刀具自动地从刀库交换到主轴上，切削完后又自动到刀库。无机械手换刀系统主轴可到达刀库位置。

二、有机械手的换刀系统
由刀库、机械手（有的还有运刀装置）结合完成自动交换，换刀时间2S以下。
1、刀库
储存刀具的仓库。换刀位置固定，刀库具备运送功能。
（1）刀库容量用 刀库存储刀具量在20～60把范围的居多。少于12 把刀或超过60把刀的不常用。刀库主要特性：数量、传送时间、直径和重量。

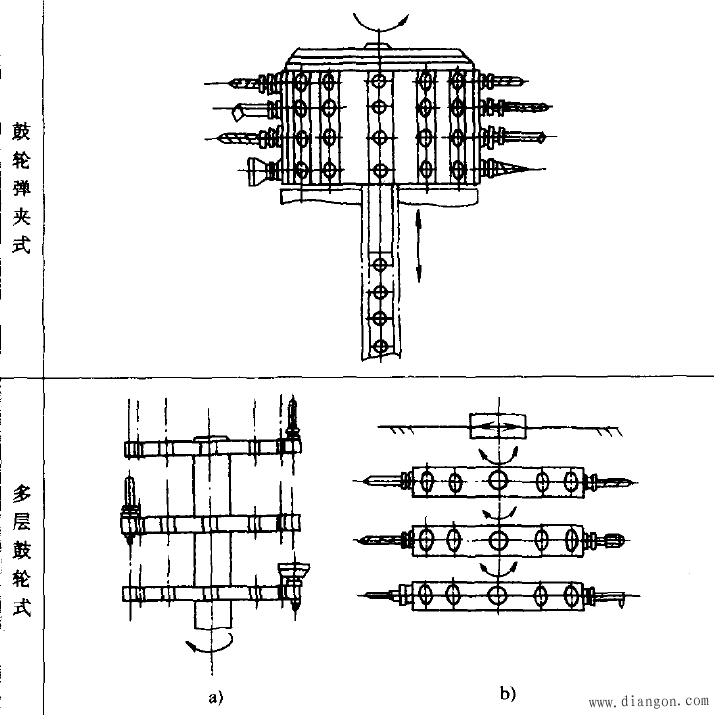

鼓轮式

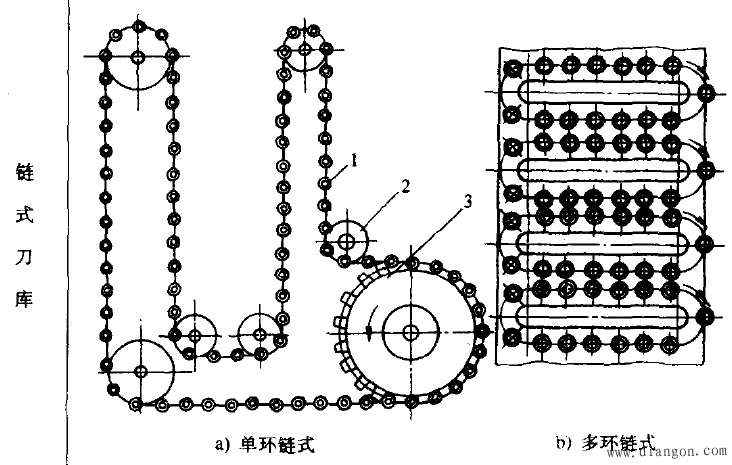

链式
2、刀库选刀方式
（1）顺序选刀方式： 加工时依次选刀。优点：控制与驱动简单；无需刀具识别装置；维护简单。缺点：加工零件改变，刀具位置重新排列
（2）任意选刀方式： 记忆选刀，安装位置检测装置，刀具号和刀库地址对应记忆在数控系统的存储器中，刀库分度、刀具交换的同时每次改变存储器的内容来控制换刀装置。
优点：刀具排列与加工零件的加工顺序无关：同一刀具可供不同工件、不同工步共同使用，减少了刀具数量：刀具交换时，不必寻找送回地址，节省换刀时间。缺点：设置检测装置：维护复杂
3、换刀机械手
刀具自动更换，要求；迅速可靠、准确协条
类型：单臂单爪回转式机械手；单臂双爪回转式机械手；双臂回转式；双机械手；双臂往复交叉式机械手；双臂端面夹紧式机械手。

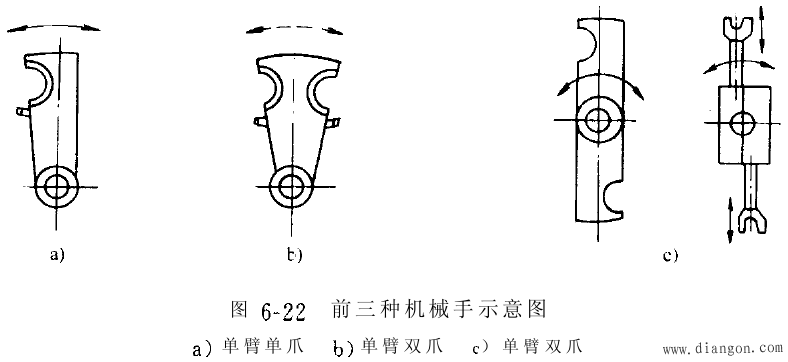

单臂式

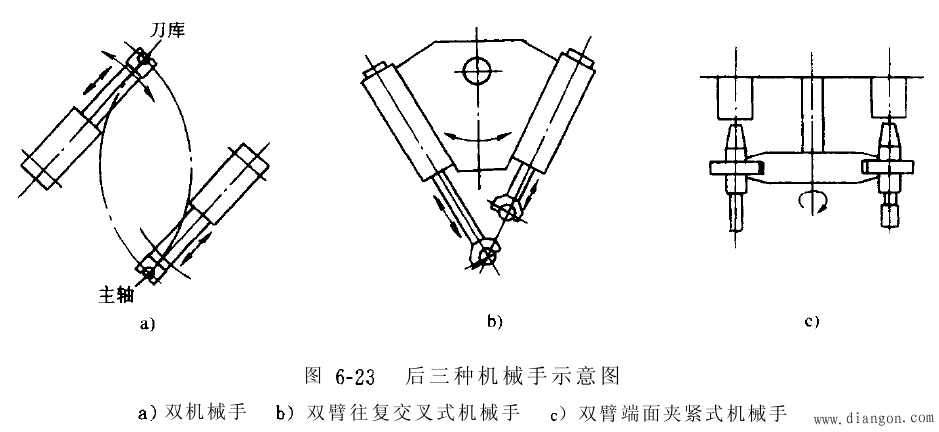

双臂式
