电流互感器的原理与选择

1.电流互感器的原理
（1）作用
将一次系统各回路大电流变为二次侧的5A或1A、0.5A以下的小电流，以便于测量仪表及继电器的小型化、标准化；将一次系统与二次系统在电气方面隔离，同时互感器二次侧须有一点可靠接地，保证二次设备及运行人员的安全；使二次系统（测量和保护装置）脱离一次系统成为独立的系统。
（2）工作状态
电流互感器是一种特殊的变压器，它正常工作时，因为负载阻抗值很小，在接近短路状态运行，因而成为变流器。
（3）结构
电流互感器与单相变压器相似，由一、二次绕组及铁芯构成，但其一次绕组的匝数N1很少，一般只有一匝或几匝，而且是串在一次主回路中，而二次绕组的匝数N2较多。
（4）电气原理
（5）注意：在运行中的电流互感器二次回路严禁开路；二次侧一端可靠接地和接线时注意极性。
（6）接线方式
（7）电流互感器的准确级：电流互感器的准确级就是其最大允许电流误差的百分值。准确级可分为0.2、0.5、1.0、3、10及保护级。
2.电流互感器的选择
结构类型选择；额定电压和额定电流的选择；电流互感器准确级和额定容量的选择；热稳定和动稳定校验。
常见的电流互感器见图1，见图2。

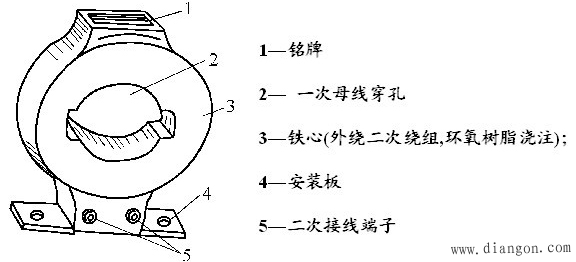

图1 LMZJ1-0.5型电流互感器

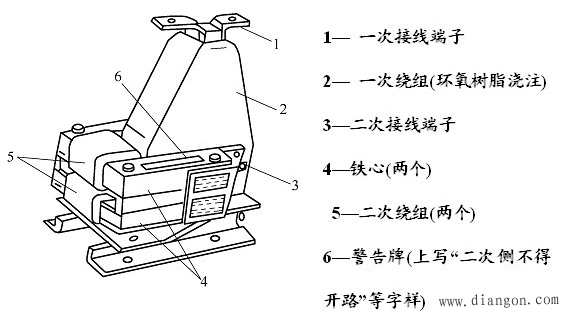

图2 LQJ-10 电流互感器
