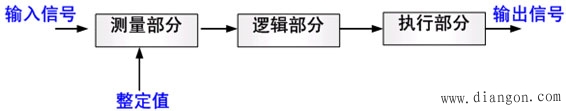

继电保护装置的组成

一般由测量部分、逻辑部分和执行部分组成。

（1）测量部分

测量部分是测量从被保护对象输入的有关电气量，并与已给定的整定值进行比较，根据比较的结果，从而判断保护是否应该起动。

（2）逻辑部分

逻辑部分是根据测量部分各输出量的大小、性质、输出的逻辑状态、出现的顺序或它们的组合，使保护装置按一定的逻辑关系工作，最后确定是否应该使断路器跳闸或发出信号，将有关命令传给执行部分。继电保护中常用的逻辑回路有“或”、“与”、“否”、“延时起动”、“延时返回”以及“记忆”等回路。

（3）执行部分

执行部分是根据逻辑部分输出的信号，最后完成保护装置所担负的任务。如故障时，动作于跳闸；不正常运行时，发出信号；正常运行时，不动作等。
