组合开关结构与选用

组合开关经常作为转换开关使用，但在电气控制线路中也作为隔离开关使用，起不频繁接通和分断电气控制线路的作用。
组合开关结构
组合开关示意图中组合开关沿转轴4自下而上分别安装了三层开关组件，每层上均有一个动触头8、一对静触头9及一对接线柱1，各层分别控制一条支路的通与断，形成组合开关的三极。当手柄3每转过一定角度，就带动固定在转轴上的三层开关组件中的三个动触头同时转动至一个新位置，在新位置上分别与各层的静触头接通或断开。

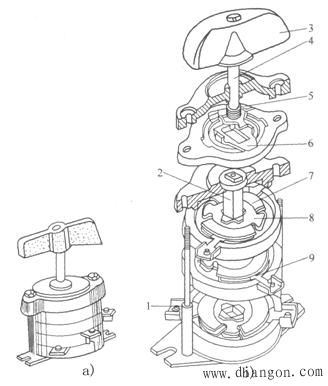

组合开关示意图 a) 外形 b) 结构 1-接线柱 2-绝缘杆 3-手柄 4-转轴 5-弹簧 6-凸轮 7-绝缘垫板 8-动触头 9-静触头

根据组合开关在电路中的不同作用，组合开关图形与文字符号有两种。当在电路中用作隔离开关时，其图形符号见图，其文字标注符为QS，有单极、双极和三极之分，机床电气控制线路中一般采用三极组合开关。

组合开关作隔离开关时的图形文字符号 a)单极 b)双极 c)三极

组合开关作转换开关使用时的图形符号见图示，图中是一个三极组合开关，图中I与II分别表示组合开关手柄转动的两个操作位置， I位置线上的三个空点右方画了三个黑点，表示当手柄转动到I位置时，L1、L2与L3支路线分别与U、V、W支路线接通；而II位置线上三个空点右方没有相应黑点，表示当手柄转动到II位置时，L1、L2与L3支路线与U、V、W支路线处于断开状态。文字标注符为SA。

组合开关作转换开关时的图形文字符号

组合开关选用
组合开关用作隔离开关时，其额定电流应为低于被隔离电路中各负载电流的总和；用于控制电动机时，其额定电流一般取电动机额定电流的1.5~2.5倍。
应根据电气控制线路中实际需要，确定组合开关接线方式，正确选择符合接线要求的组合开关规格。
