按钮开关的结构

按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。常闭按钮常用于控制电动机停车，也称停车按钮。
复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。未按下时，常闭触头是闭合的，常开触头是断开的。按下按钮时，常闭触头首先断开，常开触头后闭合；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。复合按钮用于联锁控制电路中。

按钮开关外观

　

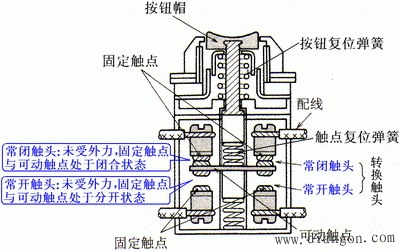

按钮开关结构示意图

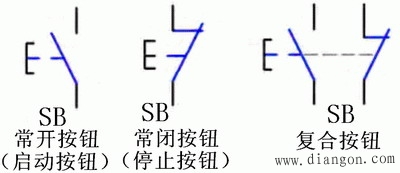

按钮开关符号

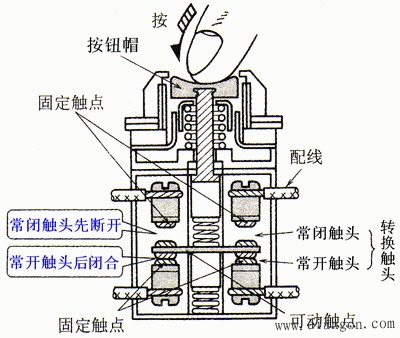

　复合按钮动作状态
