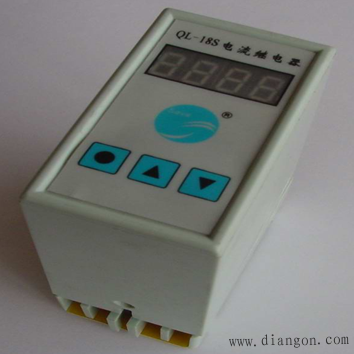

电流继电器的作用和外形图

电流继电器 主要用于过载及短路保护。
电流继电器的线圈串联接入主电路， 其线圈匝数少、导线粗、阻抗小， 用来感测主电路的电流，触点接于控制电路，为执行元件。
电流继电器反映的是电流信号，常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器用于欠电流保护，在电路正常工作时，欠电流继电器的衔铁是吸合的， 其动合触点闭合，动断触点断开。 只有当电流降低到某一整定值时，衔铁释放，控制电路失电，从而控制接触器及时分断电路。
过电流继电器在电路正常工作时不动作，整定范围通常为额定电流的 1.1 ～ 3.5 倍。当被保护线路的电流高于额定值，并达到过电流继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，从而控制接触器及时分断电路，对电路起过流保护作用。

过流继电器外形图

欠流继电器外形图
