变压器的结构及工作原理

一、概述

变压器是一种常见的电气设备，在电力系统和电子线路中应用广泛。

变压器的主要功能有 ： 变电压 　 变电流 　变阻抗

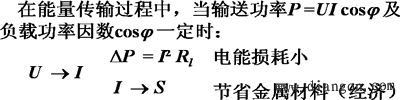

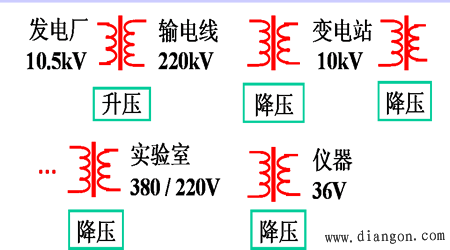

电力工业中常采用高压输电低压配电，实现节能并保证用电安全。具体如下：

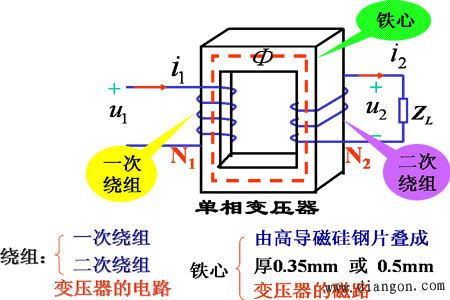

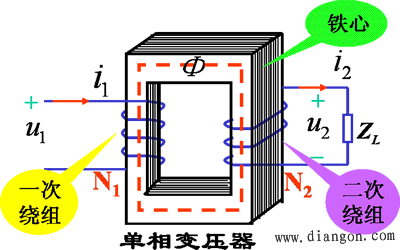

变压器的结构

变压器的分类

按用途分 　 　　电力变压器(输配电用) 　仪用变压器 　整流变压器

按相数分 　 　　三相变压器 　　 单相变压器

按制造方式 　　 壳式 　　 心式

二、变压器的工作原理

一次、二次绕组互不相连，能量的传递靠磁耦合。

1. 电磁关系

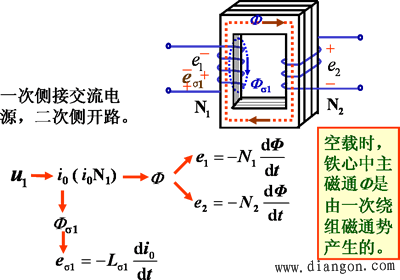

(1) 空载运行情况

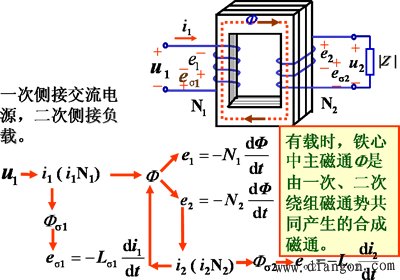

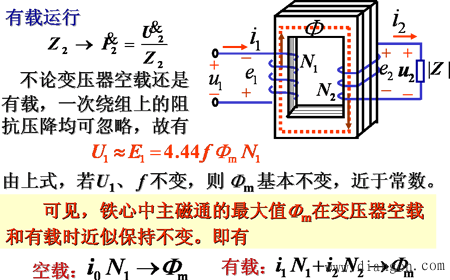

(2) 带负载运行情况

2. 电压变换 （设加正弦交流电压）

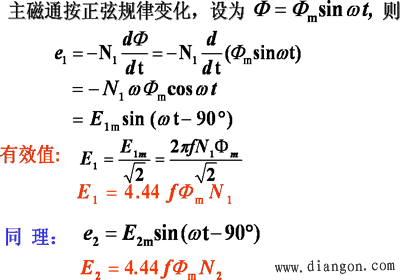

(1) 一次、二次侧主磁通感应电动势

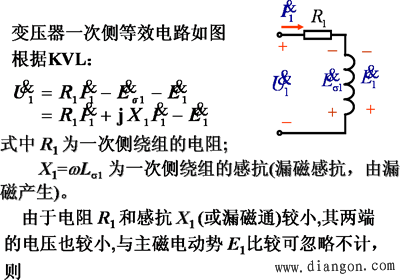

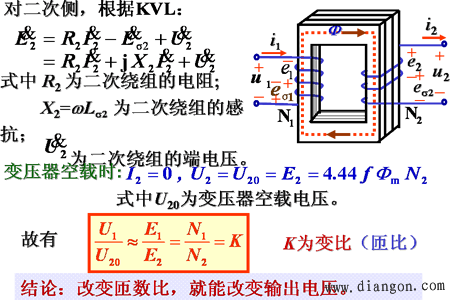

(2) 一次、二次侧电压

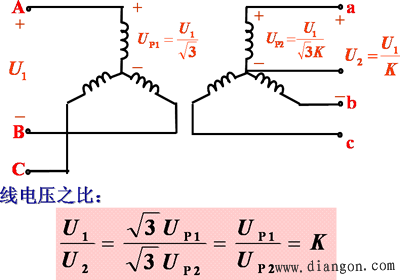

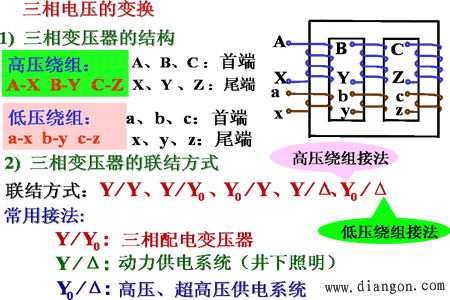

（ 1 ）三相变压器 Y/Y 0 联结

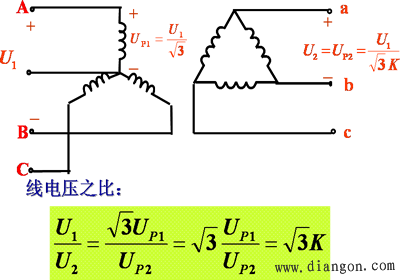

（ 2 ）三相变压器 Y 0 / D 联结

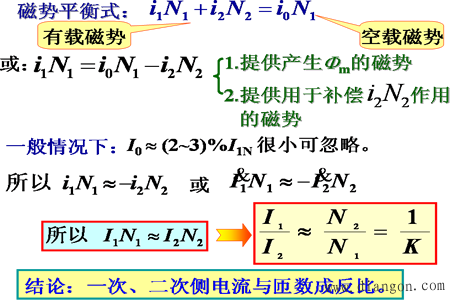

3. 电流变换

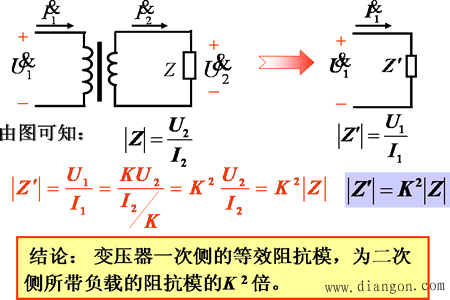

4. 阻抗变换
