加工要素的测量与加工仿真

零件几何要素和数控铣削加工中常用到的量具，是零件加工要素的测量的基础。
　　1、零件几何要素
　　零件不论其结构特征如何，都是由一些简单的点、线、面组成，这些点、线、面统称为几何要素。形状是一个要素本身所处的状态，位置则是指两个以上要素之间所形成的方位关系。
1）按结构特征分
　　1)轮廓要素：平面，圆柱
　　2)中心要素：抽象的，但存在
　　2）按存在的状态分
　　1)实际要素：实际存在的
　　2)理想要素：几何的点、线、面
　　3）在形位公差中所处的地位分：
　　1)被测要素：图样上给出形位公差要求的检测对象
　　2)基准要素：确定被测要素方向和位置的要素，图纸上用基准符号标出
　　4）按结构的性能分
　　1)单一要素：具有形状公差的要求
　　2)关联要素：与其他要素具有功能关系的要素，位置公差
　　2、常用量具
　　数控铣削加工中常用到的量具如1~3所示。

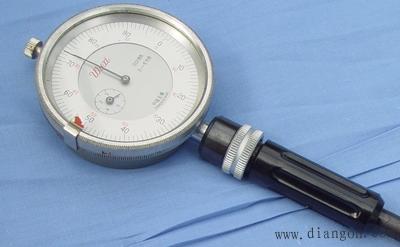

图1 内径百分表

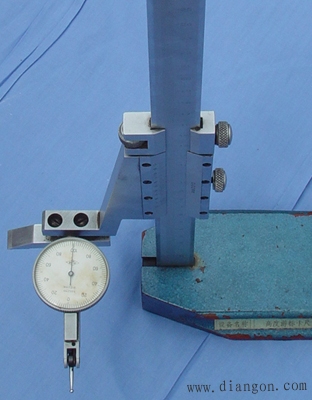

图2 高度游标卡尺

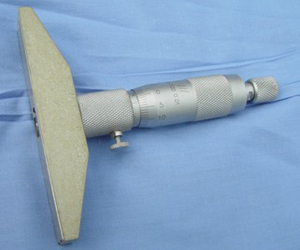

图3 深度千分尺
