行程开关结构与选用

行程开关又称限位开关，工作原理与按钮相类似，不同的是行程开关触头动作不靠手工操作，而是利用机械运动部件的碰撞使触头动作，从而将机械信号转换为电信号，再通过其他电器间接控制机床运动部件的行程、运动方向或进行限位保护等。
行程开关结构
常用行程开关有直动式、单轮旋转式和双轮式等。

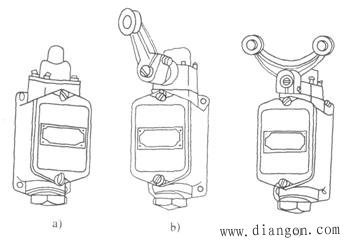

行程开关外形 a)直动式 b)单轮旋转式 c)双轮旋转式

直动式行程开关结构见图，当运动机械的挡铁撞到行程开关的顶杆1时，顶杆受压触动使常闭触头3断开，常开触头5闭合；顶杆上的挡铁移走后，顶杆在弹簧2作用下复位，各触头回至原始通断状态。

直动行程开关结构图 1-顶杆 2-弹簧 3-常闭触头 4-触头弹簧 5-常开触头

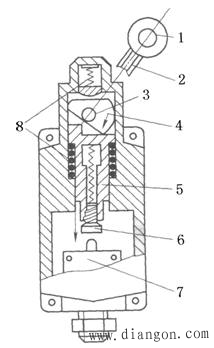

旋转式行程开关结构见图，当运动机械的挡铁撞到行程开关的滚轮1时，行程开关的杠杆2连同转轴3、凸轮4一起转动，凸轮将撞块5压下，当撞块被压至一定位置时便推动微动开关7动作，使常闭触头断开，常开触头闭合；当滚轮上的挡铁移走后，复位弹簧8就使行程开关各部件恢复到原始位置。

旋转式行程开关结构图 1-滚轮 2-杠杆 3-转轴 4-凸轮 5-撞块 6-调节螺钉 7-微动开关 8-复位弹簧

行程开关图形文字符号见图。

行程开关触头图形与文字符号 a)行程开关常开触头 b)行程开关常闭触头

行程开关选用
行程开关选用时根据使用场合和控制对象确定行程开关种类。例如当机械运动速度不太快时通常选用一般用途的行程开关，在机床行程通过路径上不宜装直动式行程开关而应选用凸轮轴转动式行程开关。行程开关额定电压与额定电流则根据控制电路的电压与电流选用。
