定子绕组串接电阻降压启动控制

1、定子绕组串接电阻降压启动的方法
定子绕组串接电阻降压启动是指在电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，待启动后，再将电阻短接，使电动机在额定电压下正常运行。这种降压启动的方法由于电阻上有热能损耗，如用电抗器则体积、成本又较大，因此该方法很少用。这种降压启动控制线路有手动控制、接触器控制、时间继电器控制等。
2、定子绕组串接电阻降压启动控制线路
电动机启动电阻的短接时间由时间继电器自动控制。

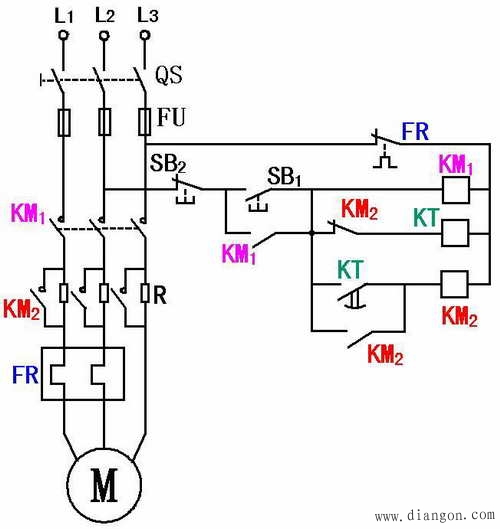

串电阻降压启动控制线路

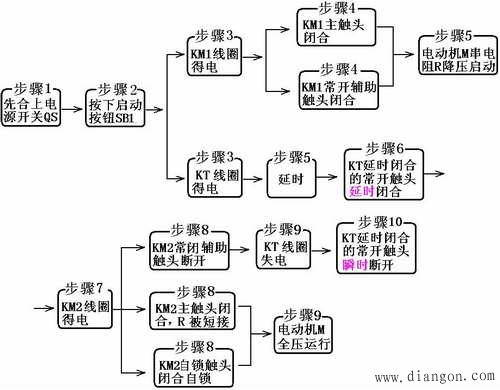

线路工作原理分析：
　

停止时，按下SB2，控制电路失电，电动机M失电停转。

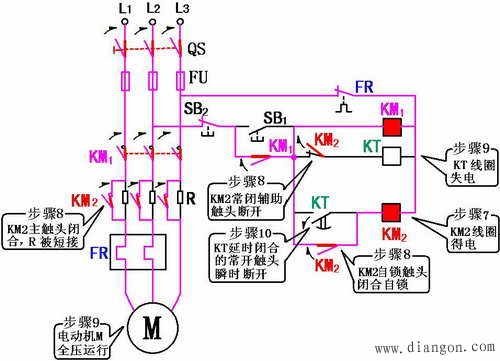

（a）工作原理示意图1

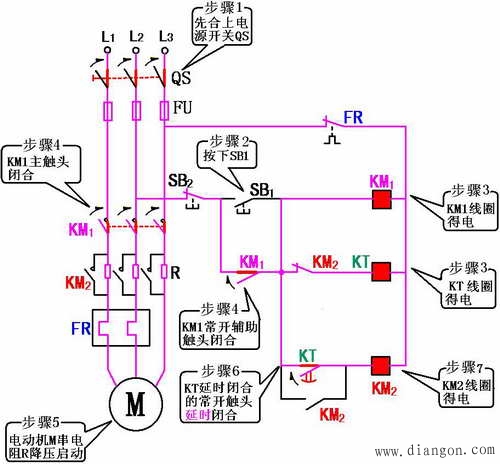

（b）工作原理示意图2
串电阻（电抗）降压启动控制线路原理示意图
（a）工作原理示意图1（b）工作原理示意图2
