S7-200电源接线

1、CPU的电源必须有输入才能有输出，两者是因果关系。

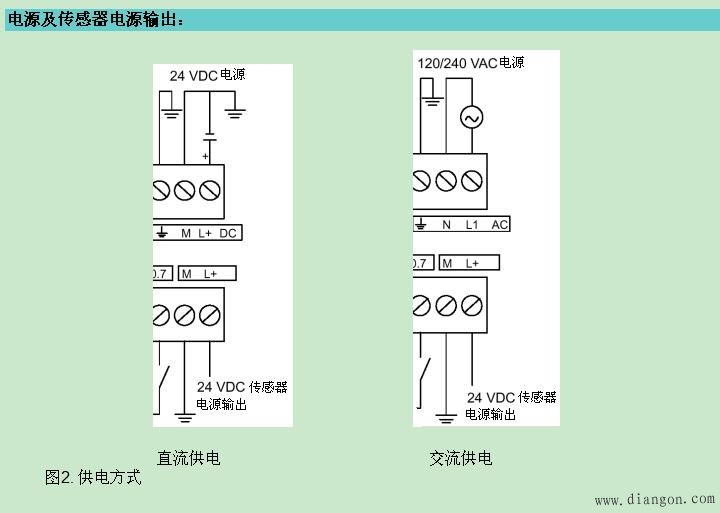

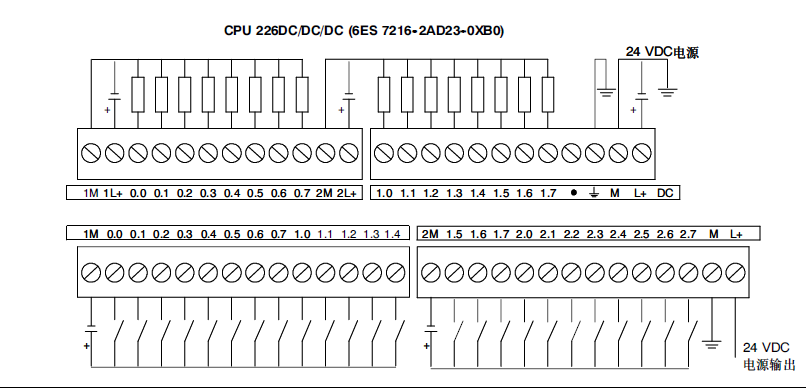

2、根据CPU的型号不同，上传的截图给出了直流供电（左图）和交流供电（右图）两种供电方式 。CPU的电源都在右上方，而右下方是传感器电源。
每一个CPU模块都有一个24VDC传感器电源，它为本机输入点和扩展模块继电器线圈提供24VDC。如果电源要求超出了CPU模块24VDC电源的定额，你可以增加一个外部24VDC电源来供给扩展模块的24VDC。参见电源计算。
注意：在给CPU进行供电接线时，一定要特别小心分清是哪一种供电方式，如果把220VAC接到24VDC供电的CPU上，或者不小心接到24VDC传感器输出电源上，都会造成CPU的损坏。
