PLC控制触头与编程元件关系

plc输入接口端接入的控制触头有常开与常闭两种类型，控制触头类型将决定PLC内部触头常开与常闭的类型及其程序。
例： S7-300输入端口上接入的控制按钮类型各不相同，图a)的I1.0与I1.1端口均接入常开按钮SB1、SB2，图b)的I1.0端口接入常开按钮SB1、I1.1端口接入常闭按钮SB2，图7-21c)的I1.0与I1.1 端口均接入常闭按钮SB1、SB2。
现要求当按下SB1、不按下SB2时，三种情况下均使Q4.0=1，即灯都要亮，请设计各自的梯形图。

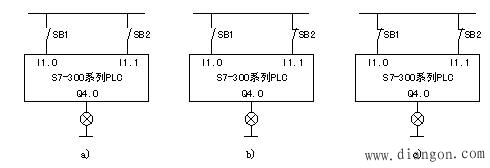

图S7-300输入端口接入不同类型按钮 a)接入两动合按钮 b)接入一动合一动断按钮 c)接入两动断按钮

解：各自的梯形图分别见图。一般以图a)梯形图为逻辑分析基础，PLC输入端口接入的动合按钮改接为动断按钮时，相应的内部触头随之取反，即可保持PLC相应的输出值不变。

控制触头与梯形图中编程元件的关系 a)接入两动合梯形图 b)接入一动合一动断梯形图 c)接入两动断梯形图
