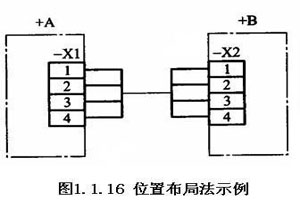

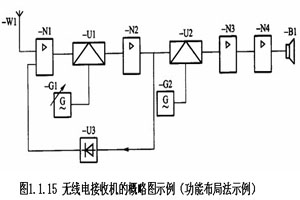

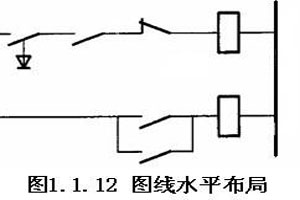

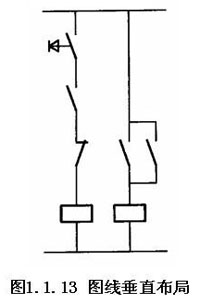

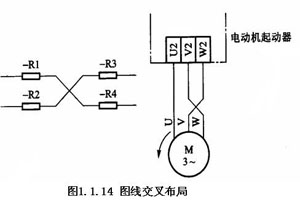

电气制图的一般规则

时间：2023-03-15来源：佚名

电气图是示意性的工程图，它主要由图形符号、线框和简化外形组成，表示电气系统或电气设备中各组成部分之间的相互关系和连接关系，电气图的国家标准明确规定了电气图在图幅、比例、字体、图线等方面的基本要求。

一、图纸的幅面与分区

　　1．图面构成

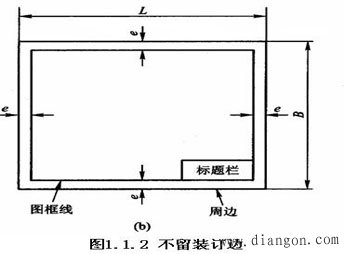

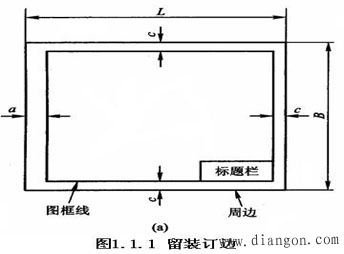

通常由边框线、图框线、标题栏、会签栏组成。式留装订边见图1.1.1，不留装订边见图1.1.2。

标题栏用于确定图样名称、图号、制图者、审核者等信息。会签栏留给相关的水、暖、建筑、工艺等专业设计人员会审图纸时签名用。

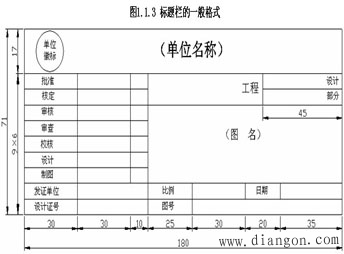

　　标题栏的一般格式见图1.1.3。

2．幅面尺寸

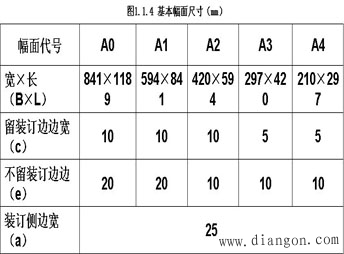

　　由边框线所围成的图面称图纸的幅面。分为：A0～A4。可根据需要加长。基本幅面尺寸（mm）见图1.1.4。

3、图幅分区

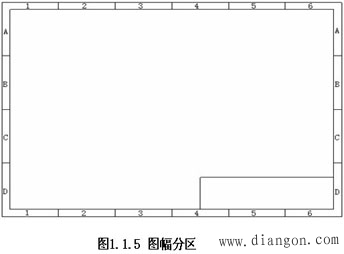

　　将图纸的两对边各自等分以分区，分区数目应为偶数。每个分区内竖边方向用大写拉丁字母，横边方向用阿拉伯数字分别编号。编号从标题栏相对的左上角开始，见图1.1.5，图中将图幅分成4行（A—D）、6列（1一6）

图幅分区：将图纸相互垂直的两边各自加以等分，竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号，编号的顺序应从标题栏相对的左上角开始，分区数应为偶数；每一分区的长度一般应不小于25mm，不大于75 mm。对分区中符号应以粗实线绘出，其线宽不宜小于0.5mm。
二、图线、字体及其他

1．图线
（1）形式：实线、虚线、点划线、双点划线。
（2）宽度：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。图形对象的线宽应尽量不多于2种，每两种线宽间的比值应不小于2。
（3）图线间距

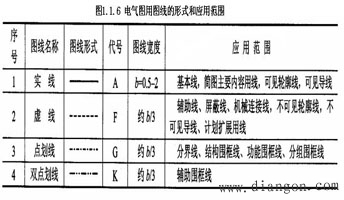

电气图用图线的形式和应用范围见图1.1.6。

2．字体和字体取向
　常用的文字尺寸宜在下列尺寸中选择：2.5、3.5、5、7、10、14、20mm。字符的宽高比约为0.7。各行文字间的行距不应小于1.5倍的字高。

3．箭头和指引线

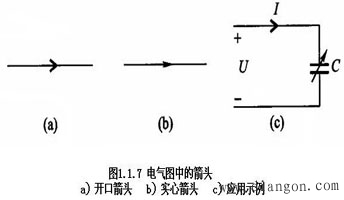

（1）开口箭头：主要用于电气能量、电气信号的传递方向。见图1.1.7（a）所示。
　　（2）实心箭头：主要表示力、运动或可变性方向。见图1.1.7（b）所示。

　　指引线用于指示注释的对象，它应为细实线，并在其末端加如下标记。

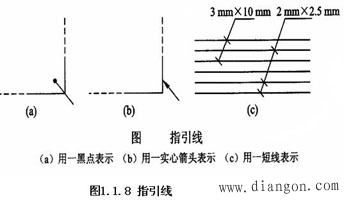

　　若指向轮廓线内。用一黑点表示，如图1.1.8a）所示；
　　若指在轮廓线上，用一实心箭头表示，如图1.1.8b）所示；
　　若指在电气连接线上，用一短线表示，如图1.1.8c）所示。
电气制图的一般规则

4．围框
　　围框是在图上需要显示出图的一部分所表示的是功能单元、结构单元、项目组（电器组、继电器装置）时，用点划线框表示。围框应有规则的形状，并且围框线不应与任何元件符号相交，必要时，为了图面清楚，也可以采用不规则的围框形状。

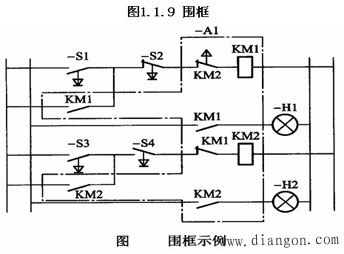

　　围框如图1.1.9所示，围框内有两个接触器KM1、KM2，每个接触器分别有3对触点，用一个围框表示这两个接触器的作用关系会更加清楚，且具有互锁和自锁功能。

5．比例
　图上所画图形符号的大小与物体实际大小的比值，称为比例。

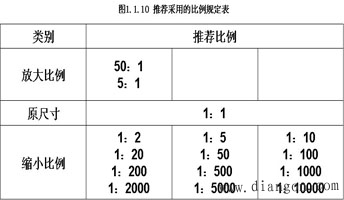

大部分的电气线路图都是不按比例绘制的，但位置平面图等一般按比例绘制或部分按比例绘制，这样，在平面图上测出两点距离就可按比例值计算出两者间的距离，对于导线的放线、设备机座、控制设备等安装都有利。推荐使用比例见图1.1.10。

6．尺寸标准
尺寸由尺寸线、尺寸界线、尺寸起止点、尺寸数字四个要素组成。
尺寸标注的基本规则：
（1）物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关；
（2）图样中的尺寸数字，如没有明确说明，一律以mm为单位：
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸；
（4）物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上；
（5）一些特定尺寸必须标注符号。

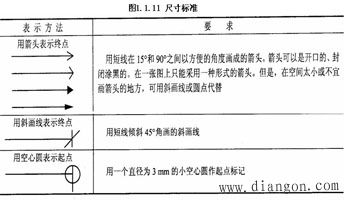

尺寸线终点和起点标记如图1.1.11所示。
