生活给水泵的电气控制

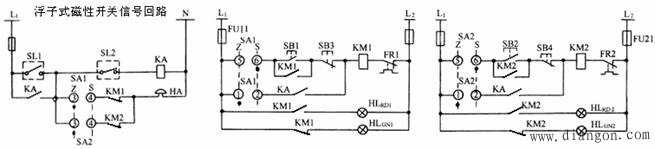

1.备用泵不自动投入的控制线路
采用浮子式磁性开关进行自动水位。


1）低水位开泵
水箱水位↘低水位h1时，浮标和磁钢↘h1→SL1↑→KA↑→KM1↑→1号泵电动机M1启动运转，水箱水位开始上升，HLGN1↓,HLRD1↑--表示1号泵电机M1启动运转。

2）高水位停泵
随着水箱水位↗，浮标和磁钢也随之上升，SLl↓，因KA已自锁，故不影响水泵电机M1运转，直到水位上升到高水位h2 时，SL2↑→KA↓→KM1↓→1号泵电动机M1停止工作，HLRD1↓，HLGNl↑，发出停泵信号。
如此在干簧水位信号器的控制下，水泵电动机随水位的变化自动间歇地启动或停止。
如用于排水则应采用高水位开泵，低水位停泵。
3）故障下备用泵的手动投入过程
当1号泵出现故障时，KM1触头未断开，HA发出事故音响，按下SB2，KM2线圈↑并自锁，2号泵M2投入工作，同时绿色HLGN2灭，红色HLRD2亮。
按下SB4，KM2失电释放，2号泵电机M2停止，HLRD2灭，HLGN2亮。

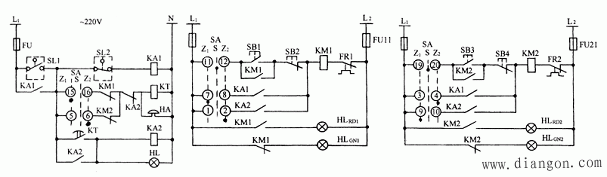

2. 备用泵自动投入的控制线路
采用浮子式磁性开关进行自动水位。

电源开关↑→HLGN1、HLGN2↑，表示电源已接通。
1）低水位开泵
水位↘低水位时，SLl↑→KA1↑→KMl↑→1号泵电机M1启动运转,HLRD1↑,HLGN1↓
2）高水位停泵
水位↗高水位时，SL2↑→KA1↓→KMl↓→1号泵电机M1停止运转,HLRD1↓,HLGN1↑
3）故障下备用泵的自动投入过程
即使水位处于低水位，SLl↑,KA1↑，但如KMl触头卡住，线圈坏→HA↑,HLGN1↑,KT↑（5～10s延时后）→故障灯HL↑,KA2↑→KM2↑→2号泵电机M1启动运转,HLRD1↓
3. 采用浮球磁性开关进行自动水位的控制线路

采用浮球磁性开关进行自动水位的控制线路与采用浮子式磁性开关进行自动水位的控制线路的差别是信号回路不同。低水位时，浮球正置，接点处于断开状态→KA1↑→KMl↑→1号泵电机M1启动运转。高水位时，浮球反置，接点处于闭合状态→SL↑→KA↑→KA1↓→KMl↓→1号泵电机M1停止运转。
