变配电设备间距

为了防止人体触及或接近带电体造成触电事故，为了避免车辆或其他器具碰撞或过分接近带电体，为了防止火灾、防止过电压放电和各种短路事故，以及为了方便操作，在带电体与地面之间、带电体与其他设施和设备之间、带电体与带电体之间均需保持一定的安全距离。安全距离的大小决定于电压的高低、设备的类型、安装的方式等因素。

1.带电体间距

① 室内配电装置带电体与其他带电体或接地体之间的最小安全距离不应小于表 1 所列数值。当海拔高度超过1000m 时，每升高 100m，A值应增加 1% ，B、C、D、E 应增加 A值的增加值，尺寸 A、B、C、D、E 如图1所示。

表 1 室内配电装置的最小安全距离 单位：cm

① 指不同时停电检修情况。

② 110kV 数据中，前者指中性点直接接地系统，后者指中性点不接地系统。

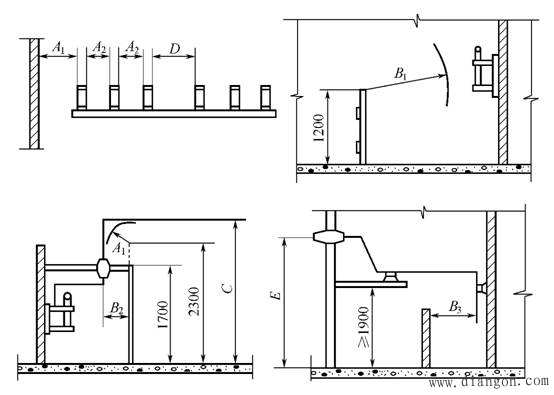

图 1 室内配电装置最小安全距离部位示意

② 室外配电装置带电体与其他带电体或接地体之间的最小安全距离不应小于表 所列数值。当海拔高度超过1000m，每升高 100m 时，A值应增加 1% ，B、C、D 应增加 A值的增加值，尺寸 A、B、C、D 如图 2所示。

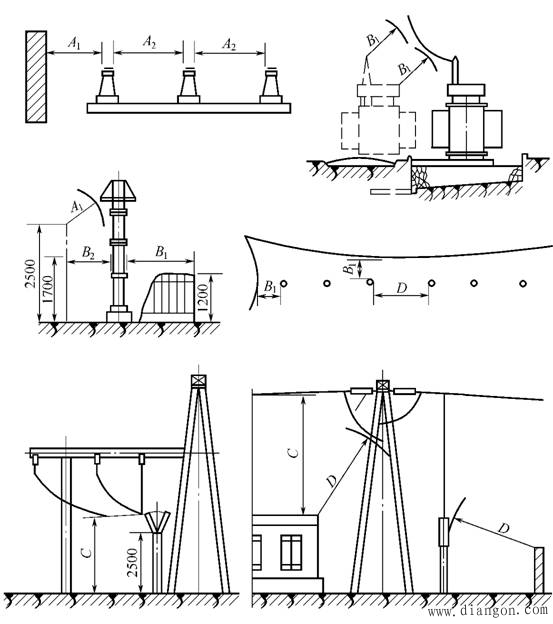

图 2 室外配电装置最小安全距离部位示意

2.变压器间距

① 室内变压器外壳，距门不应小于 1.0m，距墙不应小于0.8m；35kV 及以上的变压器，距门不应小于 2m，距墙不应小于 1.5m；变压器二次母线的支架，距地面不应小于 2.3m。

② 安装在室外容量 320kVA 及以下的柱上变压器底部，

距地面不应小于 2.5m；室外变压器与周围的网状遮栏或围墙之间距离应满足变压器运输及维修的便利，有操作地方的宽度应为 1.5 ～ 2m；变压器高压跌开式熔断器对地距离不得低于4.5m，相间距离不应小于 0.7m。
