建筑配电负荷的统计计算示例

《民用建筑电气设计规范》对负荷计算方法的选取原则做了如下规定：

一、计算负荷的估算

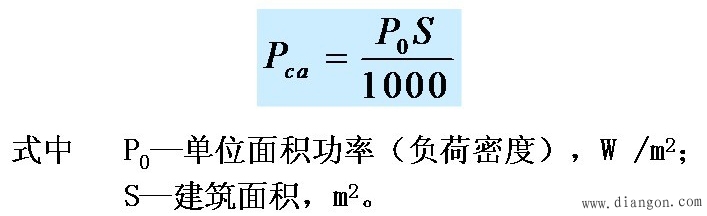

负荷密度法：就是根据国家的电力政策、建筑物的性质、负载的性质等多方面的因素，使用对历史工程的数据进行分析统计后确定的单位面积功率（负荷密度）数据，对所设计系统的计算负荷进行估算的一种方法。

图1

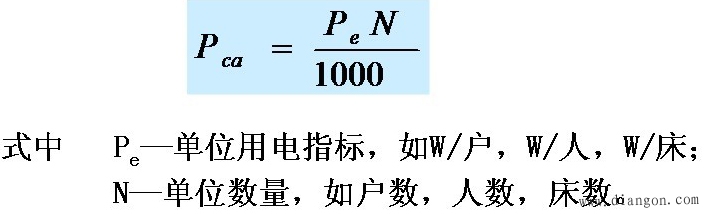

单位指标法：与负荷密度法基本相同，是根据已有的单位用电指标来估算计算负荷。

图2

二、按需要系数法确定计算负荷

1.用电设备分组

若某组用电设备的台数少于等于三台时，计算负荷等于其设备功率的总和，而不再考虑需要系数；

若用电设备在三台以上时，其计算负荷应通过计算确定，即要考虑需要系数。

2.单组用电设备计算负荷的确定，和前面的计算方法一样。

3.单相用电设备计算负荷的确定

《民用建筑电气设计规范》中规定："单相负荷应均匀分配到三相上"。

当单相负荷的总容量小于计算范围内三相对称负荷总容量的15％时，全部按三相对称负荷计算；当超过15％时，应将单相负荷换算为等效三相负荷，再与三相对称负荷相加。

换算方法如下：

只有相负荷时，等效三相负荷取最大相负荷的3倍。

只有线间负荷时（如接A、B两相的负荷），单台时等效三相负荷取线间负荷的 倍；多台时等效三相负荷取最大线间负荷的 倍，加上次线间最大负荷的（3－ ）倍。

既有线间负荷又有相间负荷时，应先将线间负荷换算为相间负荷，然后各相负荷分别相加，选取最大相负荷乘3倍作为等效三相负荷。

4.多组用电设备计算负荷的确定

确定拥有多组用电设备的配电干线或低压母线上的计算负荷时，应适当考虑各用电设备组最大负荷不同时出现这样一个因素，可根据具体情况，计入一个同时系数（又叫参差系数或混合系数）。
