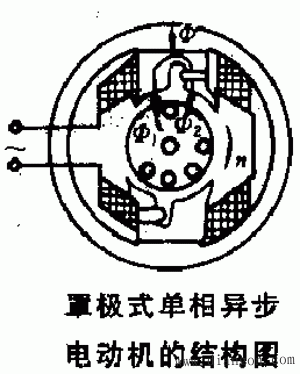

极式单相异步电动机的结构图

　　在磁极一侧开一小槽，用短路铜环罩住磁极的一部分。磁极的磁通Φ分为两部分，即Φ1与Φ2，当磁通变化时，由于电磁感应作用，在罩极线圈中产生感应电流，其作用是阻止通过罩极部分的磁通的变化，使罩极部分的磁通Φ2在相位上滞后于未罩部分的磁通Φ1，这种在空间上相差一定角度，在时间上又有一定相位差的两部分磁通，合成效果与前面所述旋转磁场相似，即产生一个由未罩部分向罩极部分移动的磁场，从而在转子上产生一个启动转矩，使转子转。
