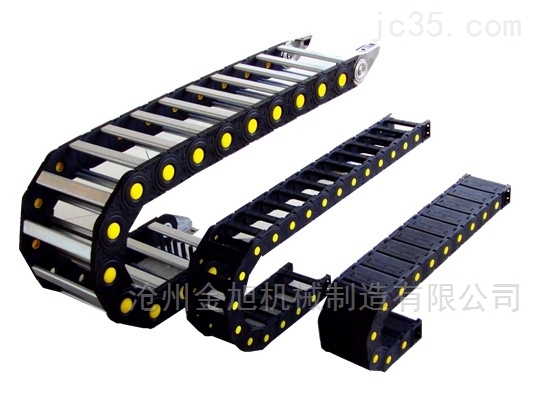

你对机床附件的拖链了解多少? 由于拖链的广泛应用和优良特性，它可以很好地应用在机床上，并且拖链主要起到一定的牵引和保护机床上电缆的作用。那么机床上通常使用哪种拖链呢?大致可分为塑料拖链、钢拖链、导管鞘和矩形软管。那么这些机床上常用的拖链的性能和用途是什么呢? 拖链 1.钢拖链简介 结构 TL系列钢拖链的主体由钢制拖链(优质钢板镀铬)、支撑扳手(挤压铝合金)、轴销(合金钢)等部件组成，因此电缆或橡胶管与拖链之间没有相对运动和变形。该链条扳手外观新颖，镀铬后结构合理，灵活性和强度高，刚性好，不变形，安装方便，使用可靠，拆装方便，特别是使用高强度耐磨材料和合金 特征 1.拖链可适应40米/分钟的大移动速度。 2.当拖链以大速度移动时，噪声声压级不超过68分贝。 3.拖链的安全使用寿命不小于100万次(往复)。 2.塑料拖链简介 结构 (1)拖链的形状类似坦克链，由许多单元链节组成，链节可以自由转动。 (2)同系列拖链的内高、外高和节距相同，拖链的内宽和弯曲半径可选择不同。 (3)单元链节由左右链板和上下盖板组成。拖链的每一段都可以打开，方便组装和拆卸，无需穿线。打开盖板、电缆、油管、气管、水管等后。可以放入拖链。 (4)可根据需要提供单独的板材来分隔链条中的空间。 特征 (1)材料:增强尼龙，具有高压力和拉伸载荷，韧性好，高弹性和耐磨性，阻燃性，高低温性能稳定，可在室外使用。 (2)耐油性:耐油性和耐盐性，以及一定的耐酸碱性。 (3)运行速度和加速度(具体速度和加速度取决于运行条件)。 (4)长运行寿命。 使用 (1)适用于往复运动场合，可对内置电缆、油管、气管、水管等起到牵引和保护作用。 (2)拖链的每一节都可以打开，便于安装和维护。低噪音、耐磨、高速运动。 (3)拖链已广泛应用于数控机床、电子设备、消防机械、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。 拖链的选择原则: 1.根据支撑板的大孔径Dma确定链板的高度hg和拖链的型号。 2.支撑板内腔的内径D1=d 约等于0.1d(整数)。其中d=电线、电缆、液体和气体软管的外径。 3.根据拖链的功能要求，确定支撑板式拖链的弯曲半径; 1)当管道电缆的管接头尺寸大于支撑板内腔的孔径或需要经常拆卸维修时，可选择分体式支撑板; 2)当拖链需要承载较大的管道和电缆载荷时，应选用高强度支撑板式——整体式; 3)当安装的管道和电缆有多种规格和品种时，可选择框架式支撑板。 4)当机床拖链的使用情况受到环境的限制或影响时，必须采用钢带保护托板。 5)根据已安装的管道电缆数量确定支撑板的宽度b1，从而知道拖链的宽度B。 |
