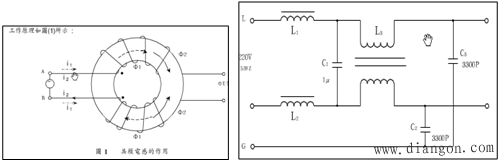

电感的作用

共模信号----磁场加强-------抑制共模信号变化
差模信号-----磁场抵消-----对差模信号变化影响小
电感滤波电路
常见的有如下的π型LC滤波电路，L1为滤波电感，C1和C2 为滤波电容，因为C1、L1、和C2构成了一个π型字样，所以称为π型滤波电路。

从整流电路输出的交流和直流混合电流首先经过C1滤波，然后加到L1和C2组成滤波电路中。
对于直流电流而言，由于L1的直流电阻很小，所以直流电流流过L1时在L1上产生的直流电压降很小，这样直流电压就能通过L1到达输出端。
对于交流电流而言，因为L1存在感抗，而且滤波电路中L1的电感量比较大，所以感抗很大。这一感抗与C2的容抗（滤波电容的容量大，容抗小）构成分压衰减电路，等效电路如下所示：

这个衰减电路中，对交流电压有很大衰减作用，达到去掉交流电压的目的。
磁珠
磁珠是一种抗干扰元件，其主要原料为铁氧体，具有很高的导磁率，滤除高频噪声效果显著。当磁珠中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。磁珠把交流信号转化为热能。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ，它在低频时电阻比电感小得多。电感的等效电阻可有Z=2X3.14*f来求得。铁氧体磁珠(Ferrite Bead)是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。在电路中只要导线穿过它即当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例 。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
磁珠命名与参数
磁珠的大小（确切的说应该是磁珠的特性曲线）取决于需要磁珠吸收的干扰波的频率。磁珠对直流电阻低，对高频电阻高。磁珠的单位是按照它在某一频率产生的阻抗来标称的，因此单位也是欧姆。磁珠的文档上一般会有频率和阻抗的特性曲线图。一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。参数主要有三项：阻抗[Z]@100MHz(ohm);直流电阻DC阻抗(mohm);额定电流(mA).
常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个元件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（<50MHz），S高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；500 阻抗（一般为100MHz时），
磁珠阻抗特性
磁珠有很高的电阻率和磁导率， 等效于电阻和电感串联， 但电阻值和电感值都随频率变化。感阻抗在形式上是随着频率的升高而增加。 低频段，阻抗由电感的感抗构成。电阻R很小。磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小．整个器件是一个低损耗，高Q特性的电感。这种电感容易造成谐振．因此在低频段有时可能出现使用铁氧体磁珠后．干扰增强的现象。
高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
