普通连续运行电动机控制原理图
时间:2023-03-15来源:佚名
|

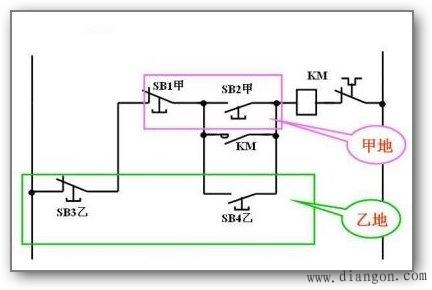

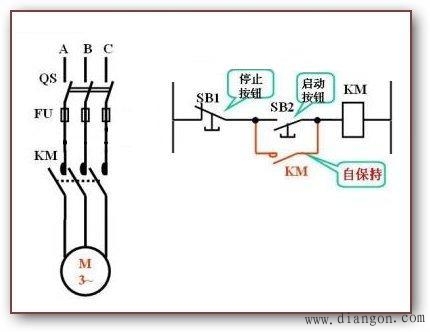

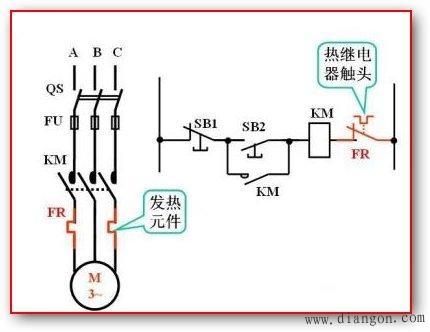

1普通连续运行电动机控制原理图: 控制过程: 2普通连续运行电动机控制原理图:(带过载保护) 此图与 上图的区别在于增加了热继电器,发热元件串接于主回路中,达到动作值,控制回路中常闭接点FR断开,从而断开控制回路,线圈(KM)失点,其主触点断开,电机停转。 3普通连续运行电动机控制原理图:(多地点控制) 启动常开按钮SB2甲、SB4乙并联,停止常闭按钮SB1甲、SB3乙串联,可满足异地控制的需要。 |
|
