三菱SWOPC-FXGP/WIN-C软件的基本界面

SWopc-FXGP/WIN-C 软件安装好以后，在桌面上自动生成 SWOPC-FXGP/WIN-C 图标，用鼠标左键双击该图标可打开编程软件。 启动 SWOPC-FXGP/WIN-C 以后，出现该软件的窗口界面。单击“文件”菜单中的“新建”命令，出现如下图所示的“ plc 类型设置”对话框。

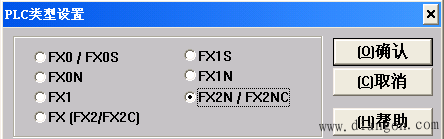

图 “ PLC 类型设置”对话框。

在该对话框中选择用户使用的 PLC 类型，例如，选中“ FX2N/FX2NC ”单选按钮。单击“确认”按钮，则显示如下图所示的 SWOPC-FXGP/WIN-C 主窗口，表明建立了一个新工程。

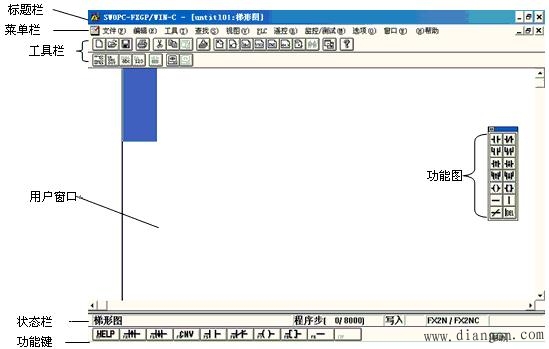

图 WOPC- FXGP/WIN-C 主窗口

⑴标题栏。
⑵菜单栏。
⑶工具栏： 工具条提供简便的鼠标操作， 将 SWOPC-FXGP/WIN-C 中经常使用的功能以按钮的形式集中显示，如下图所示。工具栏内的按钮是执行各种操作的快捷方式之一。

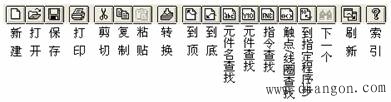

图 标准工具栏

⑷状态栏。
⑸用户窗口：位于主窗口的中间，是编辑梯形图、指令表和 功能图 程序的区域 。
(6)功能键：通过相应的功能键可以输入常用的编程元件。
(7)功能图：提供梯形图编辑的各种编程元件的符号。
