位置控制与自动循环控制线路

一、位置控制线路 (又称行程控制或限位控制线路)

位置控制就是利用生产机械运动部件上的挡铁与位置开关碰撞，使其触头动作，来接通或断开电路，以实现对生产机械运动部件的位置或行程的自动控制。位置控制电路图如图1所示。

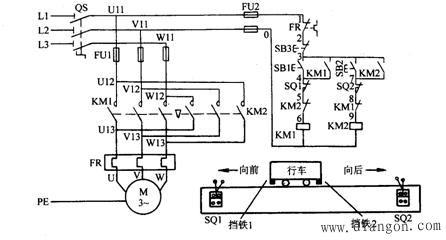

图1 位置控制电路图

线路的工作原理如下：先合上电源开关QS。

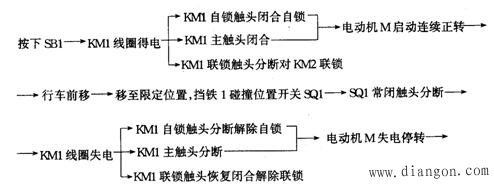

1．行车向前运动：

→行车停止前移。

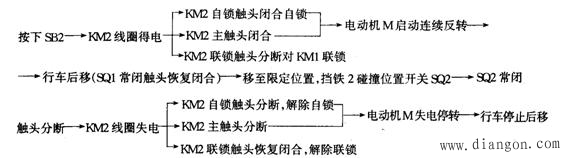

2．行车向后运动：

停车时只需按下SB 即可。

二、自动循环控制线路

有些生产机械，要求工作台在一定的行程内能自动往返运动，以便实现对工件的连续加工，提高生产效率。这就需要电气控制线路能对电动机实现自动转换正反转控制。由位置开关控制的工作台自动往返控制线路如图2所示。它的右下角是工作台自动往返运动的示意图。

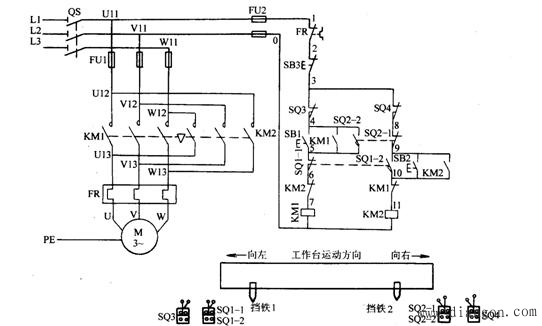

图2 工作台自动往返行程控制线路

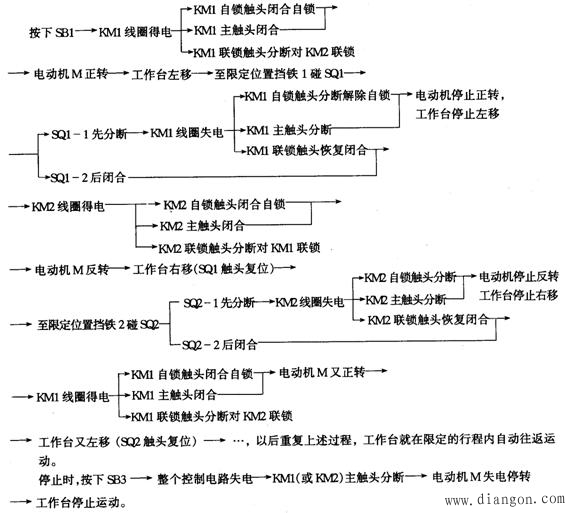

自动循环控制线路的工作原理如下：先合上QS。
